LFCN-630+陶瓷滤波器的规格参数、特性应用及尺寸图
2024/11/12 13:18:42
浏览次数:
20
LFCN-630+是Mini-Circuits的一款陶瓷LPF，最小7段，最大7段，中心或截止频率（fo/fc）为830MHz，符合ROHS标准，陶瓷，外壳FV1206，4针。
规格参数
频率:DC to 630 MHz
阻抗:50 Ohms
端接类型:SMD/SMT
最小工作温度:- 55 C
最大工作温度:+ 100 C
介入损耗:1.2 dB
安装:SMD/SMT
单位重量:265.625 mg
点击购买：LFCN-630+
特性
出色的功率处理能力，8.5W
尺寸小
7节
温度稳定
LTCC结构
应用
谐波抑制
VHF/UHF发射机/接收机

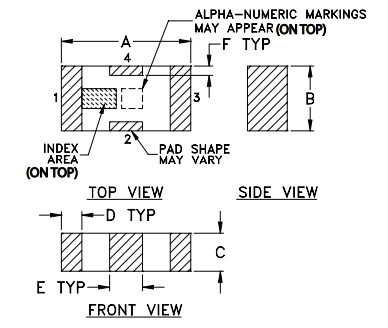

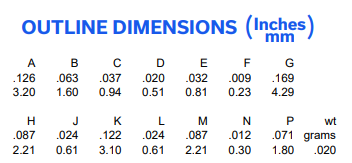

外观尺寸图
