TCBT-14+ 宽带偏置三通的规格参数、特性应用及尺寸图

2024/11/12 13:21:25

浏览次数: 6

TCBT-14+是宽带偏置三通，尺寸为3.8 mm x 3.8 mm，采用独特的设计，覆盖10 MHz至10 GHz的频率范围，没有在如此宽的频带上通常观察到的共振。它设计用于处理1W的射频功率和200mA的电流，适用于自动拾取和放置操作。

规格参数

频率: 10 MHz to 10 GHz

阻抗: 50 Ohms

端接类型: SMD/SMT

封装 / 箱体: 3.81 mm x 3.81 mm x 3.56 mm

最小工作温度: - 40 C

最大工作温度: + 85 C

介入损耗: 0.8 dB

单位重量: 289 mg

点击购买：TCBT-14+

特性

•宽带，10至10000 MHz

•低插入损耗，典型值为0.5 dB。

•出色的驻波比，典型值1.25:1。

•微型表面安装0.15“x0.15”

•可水洗

应用

•偏置放大器

•激光二极管偏置

•有源天线的偏置

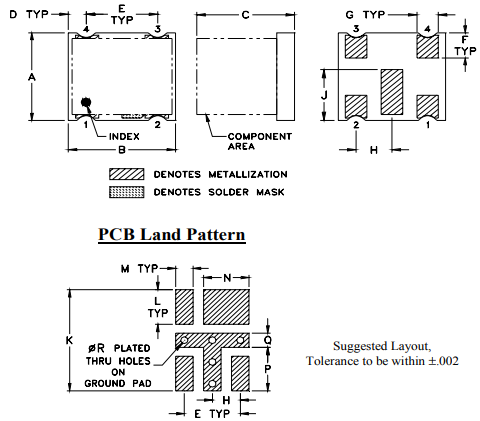

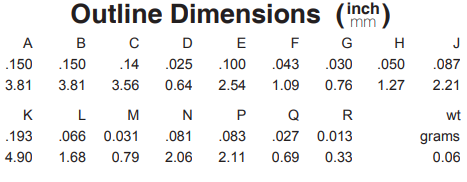

外观尺寸图
