HMC321ALP4ETR射频开关的规格参数、特性应用及引脚图

2024/11/12 13:35:29
浏览次数: 5

HMC321ALP4E是一款宽带非反射GaAs SP8T开关，采用低成本无引脚表贴封装。该开关频率范围为DC至8 GHz，具有高隔离和低插入损耗。该开关还集成了板载二进制解码电路，将所需逻辑控制线减至三条。该开关采用0/+5 V正控制电压工作，所需固定偏置为+5 V。该开关适用于50 Ω或75 Ω系统。

HMC321ALP4ETR射频开关的规格参数、特性应用及引脚图

规格参数

最小频率:0 Hz

最大频率:8 GHz

介入损耗:2.7 dB

关闭隔离—典型值:28 dB

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

空闲时间—最大值:150 ns

运行时间—最大值:150 ns

工作电源电流:5 mA

电源电压-最大:5.5 V

电源电压-最小:4.5 V

单位重量:41.800 mg

点击购买：HMC321ALP4ETR

特性

• 宽带性能：DC - 8 GHz

• 高隔离度：>30 dB (6 GHz)

• 低插入损耗：2.5 dB (6 GHz)

• 集成式正电源3:8 TTL解码器

• 24引脚4×4mm QFN封装：9 mm2

应用

此开关适用于DC-8.0 GHz 50欧姆或75欧姆系统：

•宽带

•光纤

•切换滤波器组

•8 GHz以下无线

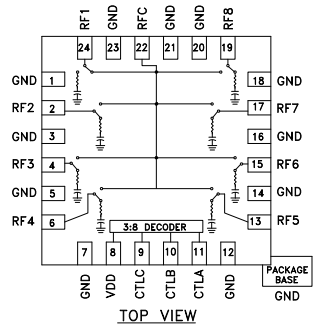

引脚图

HMC321ALP4ETR射频开关的规格参数、特性应用及引脚图
