TGS2355-SM单极双掷（SPDT）反射开关的规格参数、特性及引脚配置

2024/11/12 14:01:20

浏览次数: 3

Qorvo的TGS2355-SM是一种单极双掷（SPDT）反射开关，采用Qorvo QGaN25 0.25um GaN-on-SiC生产工艺制造。

TGS2355-SM的工作频率为0.5至6GHz，通常在0/-40 V的控制电压下支持高达100W的输入功率（脉冲）处理。该开关保持1.1 dB或更低的低插入损耗和大于40 dB的隔离，使其成为国防和商业平台上高功率开关应用的理想选择。

TGS2355-SM采用5 x 5 mm气腔QFN封装，由氮化铝基座和LCP环氧树脂密封盖组成。这一点，再加上最小的直流功耗，使得系统集成变得容易。

规格参数

最小频率:500 MHz

最大频率:6 GHz

介入损耗:1.1 dB

关闭隔离—典型值:40 dB

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

工作电源电流:1 mA

Pd-功率耗散:35 W

单位重量:5.058 g

点击购买：TGS2355-SM

特性

•频率范围：0.5-6 GHz

•插入损耗：15 dB

•隔离度：典型值为40 dB

•控制电压：MMIC两侧的0 V/-40 V

•切换速度：<50ns

•反光开关

•尺寸：5.0 x 5.0 x 1.42毫米

应用

•商用雷达

•电子战

•大功率开关

•军用雷达

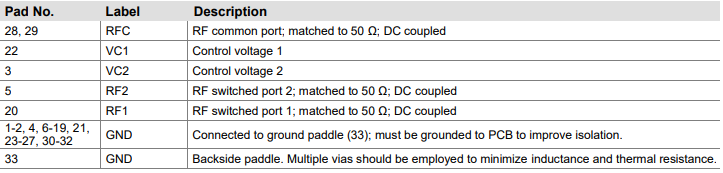

引脚配置图
