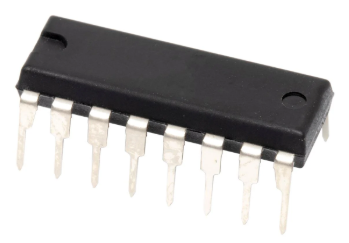

AD7533LNZ数模转换器的规格参数、特性应用及引脚配置

2024/11/13 11:20:43

浏览次数: 7

AD7533是一款低成本、10位、四象限乘法DAC数模转换器，采用先进的单芯片CMOS薄膜晶圆工艺制造。AD7533与业界标准产品AD7520的引脚和功能相当，推荐用作AD7520或新型10位DAC设计的成本替代器件。

AD7533能够与TTL或CMOS接口，采用5 V至15 V电源供电，并且能为正极性或负极性基准电压输入提供适当的二进制记数法，因此应用非常灵活。

规格参数

分辨率:10 bit

采样比:1.7 MS/s

通道数量:1 Channel

稳定时间:600 ns

输出类型:Current

接口类型:Parallel

模拟电源电压:5 V to 15 V

数字电源电压:5 V to 15 V

最小工作温度:- 40 C

最大工作温度:+ 85 C

电源电压-最大:16.5 V

电源电压-最小:5 V

单位重量:1.628 g

特性

• 低成本10位DAC

• AD7520的低成本替代器件

• 线性度：½ LSB、1 LSB或2 LSB

• 低功耗

应用

数字控制衰减器

可编程增益放大器

函数生成

线性自动增益控制

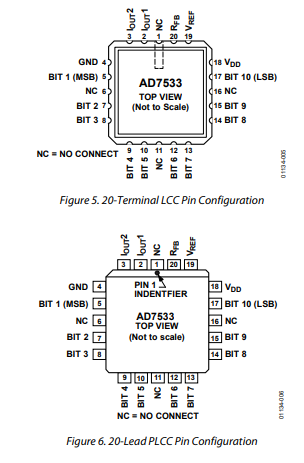

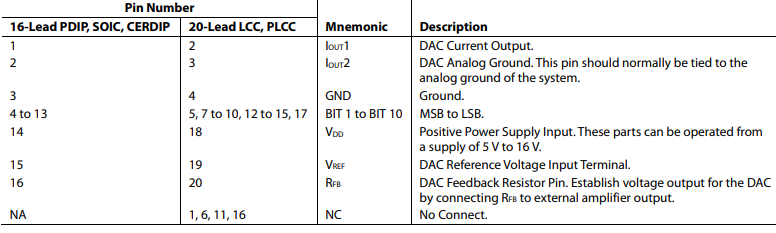

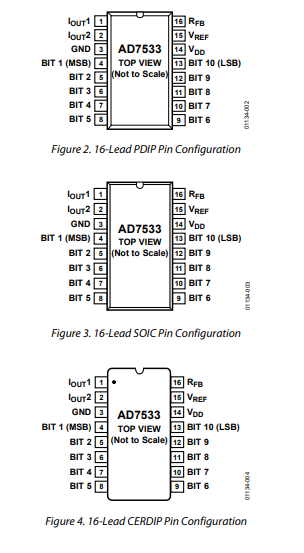

引脚配置
