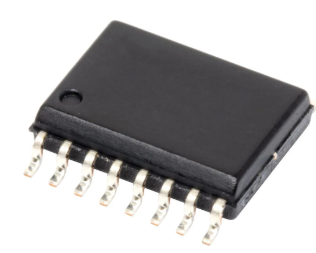

ADuM4221 是 4 A 隔离式半桥式栅极驱动器，采用 ADI公司的 iCoupler® 技术独立且隔离的高端和低端输出。ADuM4221 增加爬电距离d的宽体 16 引脚 SOIC_IC 封装可提供 5700 kV rms 的隔离。这些隔离元件集高速 CMOS 和单片变压器技术于一身，性能比其他选择更优，的如兼备脉冲变压器和栅极驱动器特点。
隔离器采用 2.5 V 到 6.5 V 的逻辑输入电压范围，兼容较低的电压系统。与采用高压电平转换方法的栅极驱动器相比， ADuM4221 能在输入和输出之间提供真正的电气隔离。
ADuM4221 内置重叠保护，并允许调整死区时间。死区时间引脚 (DT) 和 GND1 引脚之间的单电阻设置了高侧和低侧输出的次级侧死区时间。
如果 ADuM4221 的内部温度超过热关断温度 (TSD)，则内部热关断会将输出设置为低电平。因此，ADuM4121 能够在正或负开关电压下的开关电压范围内，可靠控制绝缘栅极双极晶体管 (IGBT) /金属氧化物半导体场效应晶体管 (MOSFET) 配置，从而实现简单的压摆率控制。
规格参数
最小工作温度:- 40 C
最大工作温度:+ 125 C
上升时间:25 ns
下降时间:25 ns
激励器数量:2 Driver
输出端数量:2 Output
输出电流:4 A
电源电压-最大:6.5 V
电源电压-最小:2.5 V
特性
• 4 A 峰值电流 (<2 Ω RDSON_x)
• 2.5 V 至 6.5 V 逻辑输入电压
• 4.5 V 至 35 V 输出电源电压
• UVLO VDD1 时，正向阈值2.5 V （最大值）
• VDDA 和 VDDB 正向阀值上存在多个正向阈值 UVLO 选项
• A 级：4.5 V （最大值）
• B 级：7.5 V （最大值）
• C 级：11.6 V （最大值）
• 精准时序特性
• 44 ns 最大传播延迟
应用
• 开关式电源
• 隔离式 IGBT/MOSFET 栅极驱动器
• 工业反相器
• 氮化镓 (GaN)/碳化硅 (SiC) 兼容
引脚配置
