CMA-82+宽带放大器的特性应用及引脚配置

2024/11/13 13:26:31
浏览次数: 3

CMA-82+（符合RoHS标准）是一款提供高动态范围的宽带放大器。它使用专利的瞬态保护达林顿配置，并使用InGaP HBT技术制造。MMIC放大器粘合到多层集成LTCC基板上，然后在受控的氮气气氛下用镀金盖和共晶Au-Sn焊料密封。端子表面处理为Ni-Pd-Au。由于严格控制半导体和组装工艺，它具有可重复的批量性能。这些放大器能够满足MIL要求，并经过密封性测试。

CMA-82+宽带放大器的特性应用及引脚配置

特性

•陶瓷，密封，高可靠性

•低调外壳，0.045英寸高

•坚固耐用的设计

•增益，典型值为15dB。100 MHz

•高磅，P1dB 20 dBm典型值。

•高IP3，典型值为42 dBm。100 MHz

点击购买：CMA-82+

应用

•高可靠性系统

•国防和航空航天

•基站基础设施

•LTE

•点对点无线

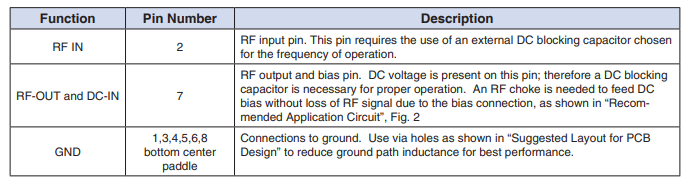

引脚配置

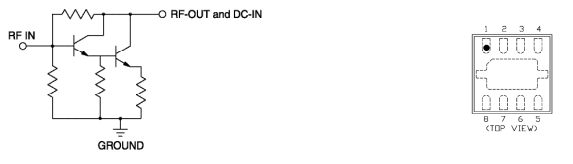

CMA-82+宽带放大器的特性应用及引脚配置

CMA-82+宽带放大器的特性应用及引脚配置
