WP4L+合路器的规格参数、特性应用及外观尺寸

2024/11/13 13:34:45

浏览次数: 4

WP4L+是Mini-Circuits的一款合路器芯片，其工作频率最小2700MHz，最大3800MHz，插入损耗最大2.1dB，0.118 X 0.118英寸，0.035英寸高，符合ROHS标准，表面安装，外壳DQ1225，12针。

规格参数

频率:2.7 GHz to 3.8 GHz

带宽:1100 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

最小工作温度:- 40 C

最大工作温度:+ 85 C

介入损耗:0.7 dB

点击购买：WP4L+

特性

•出色的隔离性能，典型值为24 dB。

•相位不平衡良好，典型值为3度。

•振幅不平衡良好，典型值为0.2 dB。

•尺寸小，.118“x.118”x.035“

•高ESD水平

•可水洗

应用

•无线局域网

•WIMAX

•WCDMA

•雷达

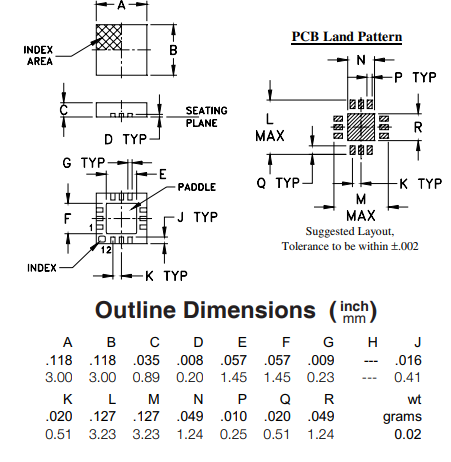

外观尺寸图
