TCBT-2R5G+模块的规格参数、特性应用及尺寸图

2024/11/14 13:36:44

浏览次数: 4

TCBT-2R5G+是Mini-Circuits的一款监控TEE DC模块，监视器TEE DC块，其工作频率最小20MHz，最大2500MHz，最大1.2dB插入损耗，0.150 X 0.150英寸，符合ROHS标准，微型，外壳GU1041，4针。

规格参数

频率:20 MHz to 2.5 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:3.81 mm x 3.81 mm x 3.81 mm

最小工作温度:- 40 C

最大工作温度:+ 85 C

介入损耗:0.7 dB

单位重量:1.581 g

点击购买：TCBT-2R5G+

特性

•宽带，20至2500 MHz

•低插入损耗，典型值为0.4 dB。

•微型表面安装0.15“x0.15”

•可水洗

应用

•偏置放大器

•激光二极管偏置

•有源天线的偏置

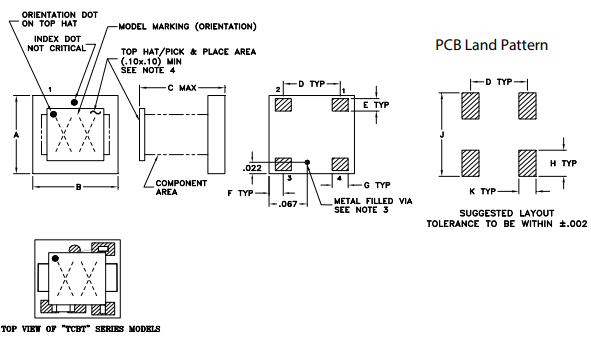

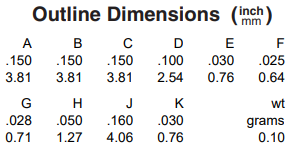

外观尺寸图
