LTC2141-14是两通道同时采样 14 位模数转换器，专为对高频、宽动态范围信号进行数字化处理而设计。这些器件非常适合要求苛刻的通信应用，其 AC 性能包括 73.2dB SNR 和 90dB 无寄生动态范围 (SFDR)。0.08psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。
DC 规格包括整个温度范围内的 ±1LSB INL (典型值)、±0.3LSB DNL (典型值) 和无漏失码。转换噪声为 1.2LSBRMS。数字输出可以是全速率 CMOS、双倍数据速率 CMOS 或双倍数据速率 LVDS。一个单独的输出电源提供了 1.2V 至 1.8V 的 CMOS 输出摆幅。
可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分或单端驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。
规格参数
安装风格:SMD/SMT
封装 / 箱体:QFN-64
分辨率:14 bit
采样比:40 MS/s
模拟电源电压:1.8 V
DNL - 微分非线性:0.3 LSB
INL - 积分非线性:1 LSB
Pd-功率耗散:67 mW
SFDR - 无杂散动态范围:90 dB
单位重量:3.413 g
特性
• 两通道同时采样 ADC
• 73.2dB SNR
• 90dB SFDR
• 低功率：95mW / 67mW / 50mW (总值)
48mW / 34mW / 25mW (每通道)
• 单 1.8V 电源
• CMOS、DDR CMOS、或 DDR LVDS 输出
• 可选的输入范围：1VP-P 至 2VP-P
• 750MHz 满功率带宽采样及保持 (S/H)
• 可任选的数据输出随机函数发生器
• 可任选的时钟占空比稳定器
• 停机和打盹模式
• 用于配置的串行 SPI 端口

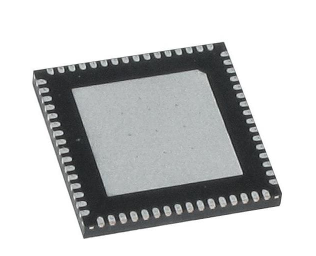

• 64 引脚 (9mm x 9mm) QFN 封装
应用
通信
蜂窝基站
软件定义无线电
便携式医学成像
多通道数据采集
无损检测

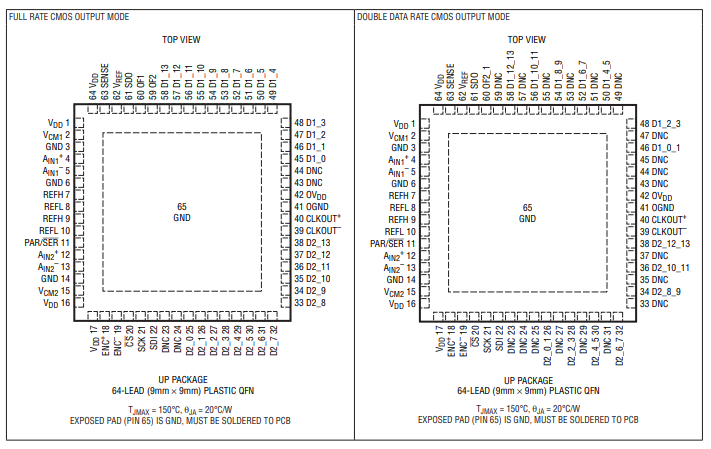

引脚图
