ADN2819ACPZ-CML计时器IC的规格参数、特性应用及引脚配置

2024/11/14 14:07:40
浏览次数: 3

ADN2819以OC-3、OC-12、OC-48、千兆以太网和15/14 FEC速率提供量化、信号电平检测以及时钟和数据恢复的接收器功能。满足所有SONET抖动要求，包括抖动传输、抖动生成和抖动容限。除非另有说明，所有规格均适用于-40℃至+85℃的环境温度。

ADN2819ACPZ-CML计时器IC的规格参数、特性应用及引脚配置

该器件适用于WDM系统应用，可以与外部参考时钟或带外部晶体的片上振荡器一起使用。ADN2819支持本机速率和15/14速率数字封装器，无需更改参考时钟。该设备与PIN二极管和TIA前置放大器一起，可以实现高度集成、低成本、低功耗的光纤接收器。

接收器前端信号检测电路指示输入信号电平何时降至用户可调阈值以下。信号检测电路具有滞后性，以防止输出端的抖动。采用紧凑的7 mm×7 mm 48引脚芯片级封装。

规格参数

电源电压-最小:3 V

电源电压-最大:3.6 V

最小工作温度:- 40 C

最大工作温度:+ 85 C

高度:0.83 mm

长度:7 mm

工作电源电流:215 mA

Pd-功率耗散:500 mW (1/2 W)

宽度:7 mm

单位重量:260 mg

特性

• 多速率(155/166 Mbps, 622/666 Mbps, 1.25/1.34 Gbps, 2.49/2.67 Gbps)

• 集成限幅放大器，限幅可调

• 量化器灵敏度：6 mV

• 可调限幅电平：±100 mV

• 超过所有的SONET/SDH抖动传递、产生和容差要求

• 内部多路复用器可旁路CDR

• 低功耗：540 mW

• 单电源：3.0 V至3.6 V

• 单一参考时钟频率适用于所有速率

• 失锁指示器

• 小尺寸：48引脚LFCSP封装（整体尺寸7 mm x 7 mm）

应用

SONET OC-3/-12/-48、SDH STM-1/-4/-16、GbE和15/14

FEC费率

WDM转发器

再生器/中继器

测试设备

背板应用

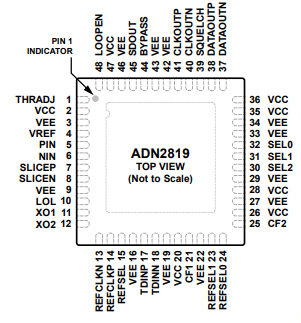

引脚配置

ADN2819ACPZ-CML计时器IC的规格参数、特性应用及引脚配置
