LTM4682EY#PBF开关稳压器的规格参数、特性应用及引脚配置

2024/11/14 14:18:46
浏览次数: 6

LTM4682是一款四路31.25A或单路125A降压μModule®（功率微模块）开关稳压器，具有远程配置和通过PMBus遥测监测电源管理参数的功能。LTM4682由数字可编程模拟控制回路组成，并针对更高的带宽和瞬态响应进行了优化。

LTM4682EY#PBF开关稳压器的规格参数、特性应用及引脚配置

LTM4682的2线串行接口允许输出以可编程的转换速率和顺序延迟时间进行余量、调谐和上下斜坡。真实的输入电流感测、输出电流、输出电压、输出功率、温度、正常运行时间和峰值都是可读的。不需要对EEPROM内容进行自定义配置。在启动时，输出电压、开关频率和通道相位角分配可能会受到引脚捆扎电阻器的影响。LTpowerPlay®图形用户界面（GUI）、DC1613A USB到PMBus转换器和评估套件可用。

LTM4682采用15mm×22mm×5.71mmBGA封装，可提供SnPb或符合RoHS标准的端子表面。

规格参数

输出电压:1.35 V to 700 mV

输出电流:31.25 A

输出端数量:4 Output

输入电压 - 最小值:4.5 V

输入电压 - 最大值:16 V

开关频率:575 kHz

最小工作温度:- 40 C

最大工作温度:+ 125 C

输入电压:4.5 V to 16 V

工作电源电流:10 mA

电源电压-最小:4.5 V

特性

带数字接口的四数字可调模拟回路，用于控制和监测

宽输入电压范围：4.5V至16V

输出电压范围：0.7V至1.35V

0.75V时直流输出精度为±0.5%

±4.5%电流回读精度：0°C至125°C

针对低输出电压范围进行了优化

400kHz PMBus兼容I2C串行接口

支持高达125Hz的遥测轮询速率

集成16位Δ∑ADC

并行和电流共享多个模块

15mm×22mm×5.71mm BGA封装

可读数据

输入和输出电压、电流和温度

运行峰值、正常运行时间、故障和警告

板载EEPROM故障日志记录可写入数据和可配置参数

输出电压、电压排序和裕度

数字软启动/停止斜坡，程序模拟回路

OV/UV/OT、UVLO、频率和相位

应用

多轨处理器电源，可配置核心电源

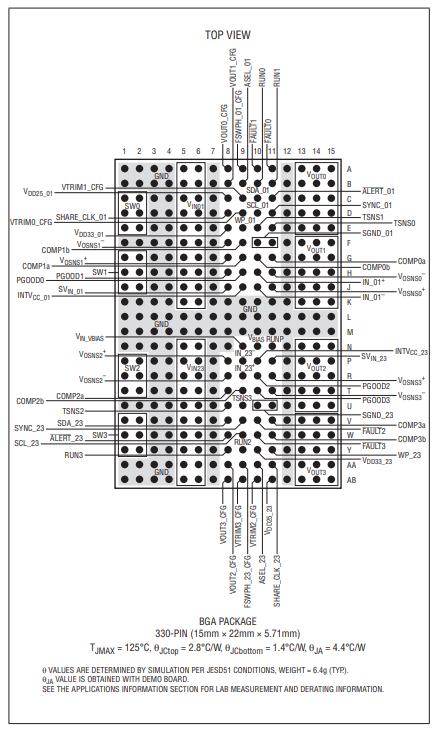

引脚配置

LTM4682EY#PBF开关稳压器的规格参数、特性应用及引脚配置
