AD7943BR-REEL数模转换器的特性应用及引脚图

2024/11/15 13:31:06

浏览次数: 7

AD7943为快速12位乘法数模转换器，采用+5 V单电源（正常模式）供电。AD7943具有一个串行接口。拥有优异的速度与功耗性能，在许多应用中都可以取代业界标准产品AD7543。

AD7943提供16引脚DIP、16引脚SOP（小型封装）和20引脚SSOP（紧缩小型封装）三种封装。

特性

• 12位乘法DAC

• INL和DNL为0.5 LSB

• 快速接口

40 ns选通脉冲宽度(AD7943)

应用

电池供电仪器

笔记本电脑

所有754x系列DAC（5V设计）的升级

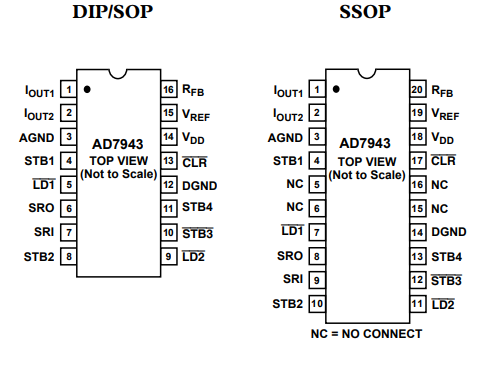

引脚图
