AD7853LBRZ模数转换器的规格参数、特性应用及引脚图

2024/11/15 13:39:56
浏览次数: 8

AD7853为高速、低功耗、12位模数转换器，采用3 V单电源供电，二者分别针对速度和低功耗进行了优化。当满足一组默认条件时，ADC上电，此时可作为只读ADC使用。两款ADC都含有自校准和系统校准选项，可确保操作精度不受时间和温度影响，还具有适合低功耗应用的多个省电选项。当满足一组默认条件时，这些器件上电，可作为只读ADC使用。

AD7853LBRZ模数转换器的规格参数、特性应用及引脚图

AD7853的吞吐量可达200 kHz，而AD7853L的吞吐量可达100 kHz。通过输入采样保持功能可在500 ns内采集一个信号，并采用伪差分采样方案。AD7853的电压范围为0至VREF，采用标准二进制和二进制补码两种输出编码。输入信号范围可至电源电压，而且两款器件能够转换100 kHz的全功率信号。

CMOS结构可确保获得低功耗，正常工作模式下的典型功耗为5.4 mW，省电模式下为3.6 µW。两款器件提供三种封装：24引脚、0.3英寸宽、双列直插式封装（DIP）；24引脚小形集成封装（SOIC）；以及24引脚紧缩小型封装（SSOP）。

规格参数

模拟输入电压最大1.25 V

模拟输入电压最小-1.25 V

转换时间最大18µs

座椅高度最大2.26毫米

额定电源电压5 V

端子间距1.27毫米

宽度7.5毫米

特性

• 额定电压（VDD）：3 V至5.5 V

• 只读操作

• AD7853–200 kSPS

• 系统校准和自校准，上电时自动校准

应用

电池供电系统（个人数字助理，

医疗器械、移动通信）

笔式电脑

仪表和控制系统

高速调制解调器

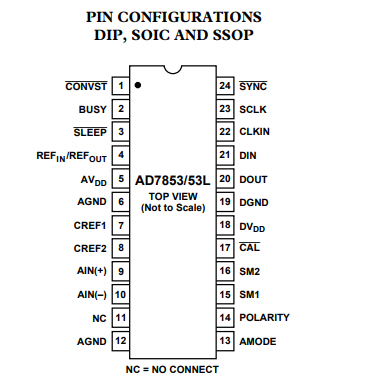

引脚图

AD7853LBRZ模数转换器的规格参数、特性应用及引脚图
