LTC6993多谐振荡器的规格参数、特性应用及引脚图

2024/11/15 14:31:07

浏览次数: 28

LTC6993是一款单稳态多谐振荡器（也称为“单次”脉冲发生器），具有1µs至33.6秒的可编程脉冲宽度。LTC6993属于TimerBlox®系列多功能硅时序器件。

单个电阻RSET对内部主振荡器频率进行编程，从而设置LTC6993的时基。输出脉冲宽度由此主振荡器和内部时钟分频器NDIV（可编程为从1到221的八种设置）确定。

输出脉冲由触发输入(TRIG)上的转换启动。每个部分可配置为产生正或负输出脉冲。LTC6993提供四种版本，具有不同的触发信号极性和重新触发功能。LTC6993还可以通过单独的控制电压对输出脉冲宽度进行动态调整。

规格参数

封装: Reel

封装: Cut Tape

封装: MouseReel

单位重量: 15.118 mg

安装风格: SMD/SMT

特性

• 脉冲宽度范围：1µs至33.6秒

• 可配置1至3个电阻

• 脉冲宽度最大误差：

• <2.3%（脉冲宽度> 512µs）

• <3.4%（脉冲宽度：8µs至512µs）

• <4.9%（脉冲宽度：1µs至8µs）

• 有四个LTC6993选项可用：

• 上升沿或下降沿触发器

• 可再触发或不可再触发

• 可配置为正或负输出脉冲

应用

看门狗定时器

频率鉴别器

缺失脉冲检测

包络检测

高振动、高加速度环境

便携式和电池供电设备

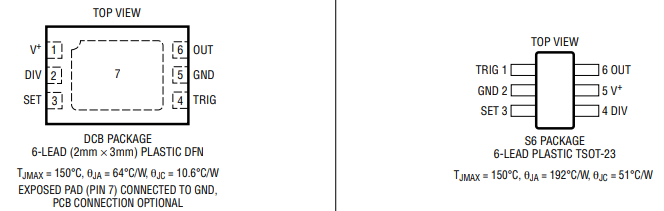

引脚图
