ADG3308BCPZ-REEL7双向电平转换器的规格参数、特性及引脚图

2024/11/15 14:37:32
浏览次数: 7

ADG3308是一款双向电平转换器，内置8个双向通道，可用于多电压数字系统，如低压DSP控制器与高压器件之间的数据传输等。器件的内部结构允许执行双向电平转换，且无需借助额外的信号来设置转换方向。

通过施加于VCCA的电压，可设置器件A端的逻辑电平，VCCY则负责设置Y端的逻辑电平。为确保正常工作，VCCA必须始终低于VCCY。施加于器件A端的VCCA兼容逻辑信号，在Y端则以VCCY兼容电平出现。类似地，施加于器件Y端的VCCY兼容逻辑电平，在A端则以VCCA兼容逻辑电平出现。使能引脚(EN)可提供A端和Y端引脚的三态工作模式。将EN引脚拉低时，两端的引脚均处于高阻抗状态。正常工作时，EN应驱动至高电平。

ADG3308BCPZ-REEL7双向电平转换器的规格参数、特性及引脚图

ADG3308提供紧凑式20引脚TSSOP和20引脚LFCSP两种封装。EN引脚以VCCY电源电压为基准。ADG3308的保证工作电压范围为1.15 V至5.5 V，工作温度范围为−40°C至+85°C。

规格参数

电源电压-最大:5.5 V

电源电压-最小:1.65 V

传播延迟时间:5 ns

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

高电平输出电流:- 20 uA

低电平输出电流:20 uA

湿度敏感性:Yes

工作电源电流:1 uA

单位重量:37 mg

点击购买：ADG3308BCPZ-REEL

特性

• 双向逻辑电平转换

• 工作电源：1.15V至5.5V

应用

低压ASIC电平转换

智能卡读卡器

手机和手机支架

便携式通信设备

电信设备

网络交换机和路由器

存储系统（SAN/NAS）

计算/服务器应用程序

全球定位系统

便携式POS系统

低成本串行接口

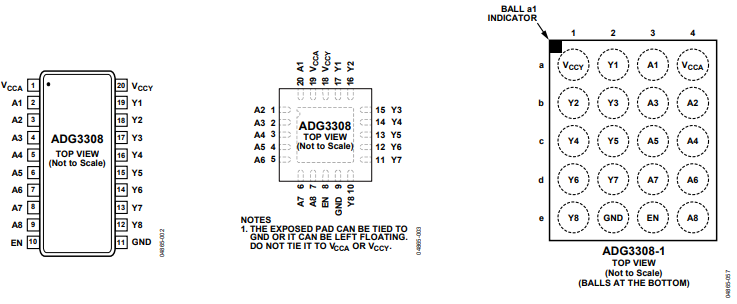

引脚图
