MPGA-105+增益放大器的规格参数、特性应用及引脚配置

2024/11/18 13:18:59
浏览次数: 4

MPGA-105+（符合RoHS标准）是一种超平坦增益放大器，采用E-PHEMT技术制造，在宽频率范围内提供极高的动态范围和低噪声系数。此外，MPGA-105+在宽频范围内具有良好的输入和输出回波损耗，无需外部匹配元件。它被封装在4.9 x 6 mm的MCLP封装中，具有良好的热性能。

MPGA-105+增益放大器的规格参数、特性应用及引脚配置

规格参数

工作频率:40 MHz to 3 GHz

工作电源电压:5 V

工作电源电流:63 mA

增益:14.4 dB

NF—噪声系数:1.9 dB

P1dB - 压缩点:21 dBm

OIP3 - 三阶截点:37.8 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

输入返回损失:24.3 dB

通道数量:2 Channel

Pd-功率耗散:470 mW

点击购买：MPGA-105+

特性

•一个封装中有两个匹配的放大器

•高IP3，0.9 GHz时为+37.5 dBm

•高IP2，推挽配置下0.9 GHz时为+59 dBm

•增益，典型值14.4 dB。0.9 GHz

•出色的增益平坦度，±0.5 dB（0.1-2 GHz）

•P1dB，+21 dBm典型值。0.9 GHz

•低噪声系数，典型值1.9 dB。0.9 GHz

应用

•卫星通信

•有线电视

•FTTH

•光网络

•基站基础设施

•平衡放大器

•75欧姆推挽式平衡放大器

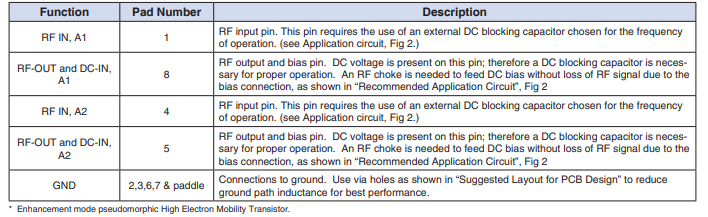

引脚配置图

MPGA-105+增益放大器的规格参数、特性应用及引脚配置

MPGA-105+增益放大器的规格参数、特性应用及引脚配置
