PMA2-133LN+超低噪声放大器的规格参数、特性应用及引脚配置

2024/11/18 13:35:42
浏览次数: 12

Mini-Circuits的PMA2-133LN+是一款基于E-PHEMT*的超低噪声MMIC放大器。该型号提供了低电流消耗、低噪声和高IP3的独特组合，使其成为灵敏、高动态范围接收器应用的理想选择。该设计可在+3V和+5V电源下运行，与50Ω系统完美匹配，采用小巧、低剖面的封装，可适应密集的电路板布局。

PMA2-133LN+超低噪声放大器的规格参数、特性应用及引脚配置

规格参数

工作频率:10 GHz to 13 GHz

工作电源电压:3 V, 5 V

工作电源电流:29 mA

增益:15.8 dB

NF—噪声系数:1.5 dB

P1dB - 压缩点:11.5 dBm

OIP3 - 三阶截点:28.9 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

点击购买：PMA2-133LN+

特性

超低噪声系数，11 GHz时为1.3 dB

低电流，+3V时为13mA，典型值为29mA。+5V

卓越的ESD保护等级1C

尺寸小，2 x 2 x 1毫米

关机功能

应用

卫星通信

军用雷达

甚小口径终端

点对点

射电天文学

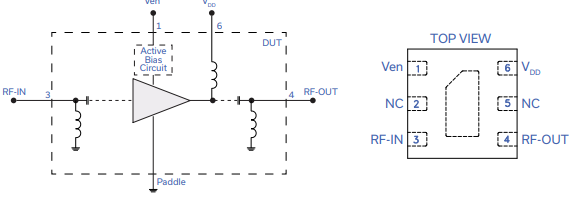

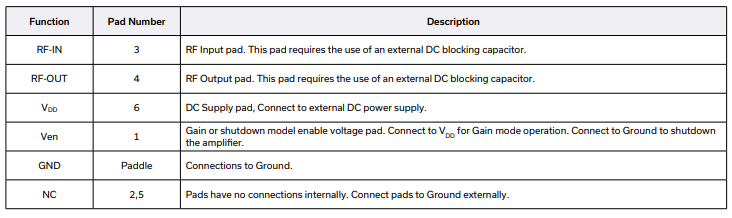

引脚配置

PMA2-133LN+超低噪声放大器的规格参数、特性应用及引脚配置

PMA2-133LN+超低噪声放大器的规格参数、特性应用及引脚配置
