PVGA-273+增益放大器的规格参数、特性应用及引脚图

2024/11/18 13:55:20
浏览次数: 45

Mini-Circuits的PVGA-273+是一种采用GaAs pHEMT技术制造的低噪声可变增益MMIC放大器。该放大器的工作频率为0.3至26.5 GHz，具有高动态范围，噪声系数为2.6 dB，增益为13.9 dB，P1dB为+15 dBm，OIP3为+29 dBm。这种设计具有灵活性，可以在直接施加到器件的+8 V漏极电压或通过输出端口的偏置T形管施加的+5 V漏极区电压下运行。可以施加额外的可选电源电压，以实现30 dB的增益控制范围。PVGA-273+采用行业标准的5x5 mm QFN式封装，RF端口内部匹配为50Ω，便于轻松集成到微波系统中。

PVGA-273+增益放大器的规格参数、特性应用及引脚图

规格参数

工作频率:300 MHz to 26.5 GHz

工作电源电压:5 V, 8 V

增益:16.8 dB

NF—噪声系数:5.8 dB

P1dB - 压缩点:15 dBm

OIP3 - 三阶截点:29 dBm

最小工作温度:- 45 C

最大工作温度:+ 105 C

隔离分贝:40 dB

湿度敏感性:Yes

通道数量:1 Channel

Pd-功率耗散:2.75 W

特性

宽带，0.3至26.5 GHz

输出P1dB，典型值+15 dBm

高OIP3，典型+29 dBm

典型可调增益范围。30分贝

电源电压，+5 V或+8 V

5x5 mm 32引线QFN型封装

应用

测试和测量设备

雷达、电子战和电子对抗防御系统

5G MIMO和回程无线电系统

信号分配网络

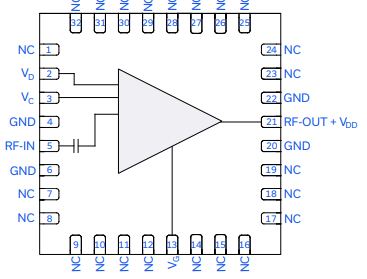

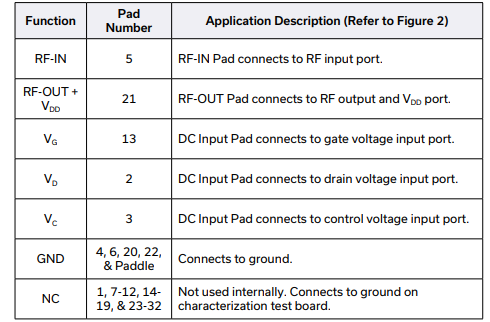

引脚配置

PVGA-273+增益放大器的规格参数、特性应用及引脚图

PVGA-273+增益放大器的规格参数、特性应用及引脚图
