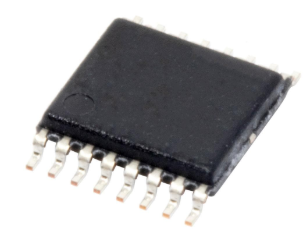

ADuM3160是一款采用ADI公司iCoupler® 技术的USB端口隔离器，它将高速CMOS工艺与单片空芯变压器技术相结合，可提供优异的工作性能，并且很容易与低速和全速USB兼容外设集成。 许多微控制器实施的USB只向外部引脚提供D+和D−线路。这在许多情况下都符合需求，因为它仅需极少的外部器件，并简化了设计；不过，当需要隔离时，这会带来难题。
由于USB线路必须在主动驱动D+/D−与允许外部电阻设置总线状态之间切换，因此ADuM3160结构既可以检测数据流向，同时也能够控制输出缓冲的状态。数据流向根据一个个分组确定。
ADuM3160将基于边沿检测的iCoupler技术与内部逻辑结合使用，可实现透明、易于配置、面对上游的端口隔离器。隔离上游端口具有电路简单、电源管理和操作稳健等多种优势。
这款隔离器的传播延迟与标准集线器和电缆的传播延迟相当。它可以采用任一侧的3.0 V至5.5 V电源电压供电，并能在内部将该电压调节至信号电平，从而与VBUSx直接相连。ADuM3160对上拉电阻进行隔离控制，以便外设能控制连接时序。该器件在空闲状态下的电流非常低，因此不需要挂起状态。
规格参数
安装风格:SMD/SMT
封装 / 箱体:SOIC-16
通道数量:2 Channel
极性:Bidirectional
数据速率:12 Mb/s
绝缘电压:2500 Vrms
电源电压-最大:5.5 V
电源电压-最小:3.1 V
工作电源电流:6 mA
传播延迟时间:60 ns
最小工作温度:- 40 C
最大工作温度:+ 105 C
最大下降时间:300 ns
最大上升时间:300 ns
工作电源电压:3.3 V, 5 V
单位重量:666 mg
点击购买：ADUM3160BRWZ
特性
• 兼容USB 2.0
• 增强的系统级ESD保护性能，符合IEC 61000-4-x标准
• 采用4.0 V至5.5 V电源供电
上游电源电流：7 mA（最大值，1.5 Mbps）
上游电源电流：8 mA（最大值，12 Mbps）
上游空闲电流：2.5 mA
• 双向通信
• 上游短路保护
• 工作温度最高可达105°C
• 低速和全速数据速率：1.5 Mbps和12 Mbps
• 高共模瞬变抗扰度：>25 kV/µs
• 提供评估板和用户指南
• 16 引脚宽体SOIC封装
应用
USB外围设备隔离
隔离USB集线器

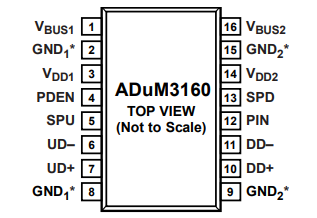

引脚配置
