ADAU1401AWBSTZ音频处理器的规格参数、特性应用及引脚图

2024/11/19 13:44:01
浏览次数: 19

ADAU1401A是一款完整的单芯片音频系统，内置28/56位音频DSP、ADC、DAC及类似微控制器的控制接口。信号处理技术包括均衡、分频、低音增强、多频段动态处理、延迟补偿、扬声器补偿和立体声声像加宽，可用来弥补扬声器、功放和听音环境的实际限制，从而明显改善音质体验。

ADAU1401AWBSTZ音频处理器的规格参数、特性应用及引脚图

ADAU1401A的信号处理技术堪比高端演播室设备所用的技术。大部分处理采用完全56位双精度模式完成，因而低电平信号性能极佳。ADAU1401A是一款完全可编程的DSP。借助方便易用的SigmaStudio™软件，用户可以利用双二阶滤波器、动态处理器、电平控制和GPIO接口控制等模块，以图形方式配置自定义信号处理流程。

ADAU1401A程序可以在上电时通过其自引导机制从串行EEPROM加载，或者从外部微控制器加载。关断时，可以将参数的当前状态从ADAU1401A写回EEPROM，以便下次运行程序时重新调用。

两个Σ-Δ型ADCΊ和四个Σ-Δ型DAC提供98.5 dB的模拟输入至模拟输出动态范围。各ADC的THD + N为−83 dB，各DAC的THD + N为−90 dB。利用数字输入和输出端口，可以与其它ADC和DAC实现无缝连接。ADAU1401A通过I2C®总线或四线式SPI端口进行通信。

规格参数

最大时钟频率:24.576 MHz

分辨率:24 bit

接口类型:SPI

封装 / 箱体:LQFP-48

电源电压-最小:3.3 V, 1.8 V

电源电压-最大:3.3 V, 1.8 V

最小工作温度:- 40 C

最大工作温度:+ 105 C

工作电源电流:50 mA

高度:1.4 mm

长度:7 mm

宽度:7 mm

单位重量:181.700 mg

宽度:7 mm

单位重量:181.700 mg

点击购买：ADAU1401AWBSTZ

特性

• 28/56位、50 MIPS数字音频处理器

• 2个ADC：SNR为100 dB，THD + N为−83 dB

• 4个DAC：SNR为104 dB，THD + N为−90 dB

• 完全独立工作

• 从串行EEPROM自引导

应用

多媒体扬声器系统

MP3播放器扬声器底座

汽车主机

微型立体声音响

数字电视

演播室监视器

扬声器跨界

乐器效果处理器

座椅音响系统（飞机/长途汽车）

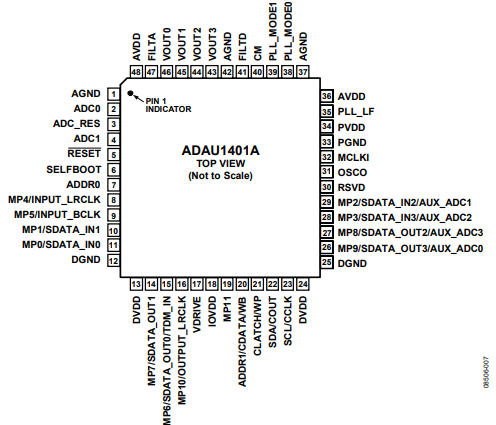

引脚配置

ADAU1401AWBSTZ音频处理器的规格参数、特性应用及引脚图
