LTC6992CS6-1#TRPBF振荡器的规格参数、特性应用及引脚图

2024/11/19 14:05:36
浏览次数: 3

LTC®6992 是亚德诺一款硅振荡器，具有一种易用的模拟电压控制型脉宽调制 (PWM) 功能。LTC6992 隶属于 TimerBlox® 通用型硅定时器件系列。

单个电阻器 RSET 负责设置 LTC6992 的内部主振荡器频率。输出频率由该主振荡器和一个内部分频器 NDIV 来决定 (可编程至 1 ~ 16384 范围的 8 个设定值)。在MOD 引脚施加一个在 0V 至 1V 之间的电压来设置占空比。四个版本具有它们不同的最小 / 最大占空比。要注意一个 0% 的最小占空比限制或 100% 的最大占空比限制容许振荡在极端的占空比设置情况下停止。

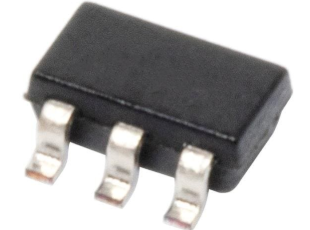

LTC6992CS6-1#TRPBF振荡器的规格参数、特性应用及引脚图

规格参数

输出端数量:1 Output

开关频率:3.81 Hz to 1 MHz

占空比 - 最大:100 %

输出电压:5.48 V

输出电流:20 mA

最小工作温度:0 C

最大工作温度:+ 70 C

工作电源电流:115 uA

特性

• 脉宽调制(PWM)由简单的0V到1V模拟输入控制

• 四个可用选项定义占空比限值

• 最小占空比为0%或5%

• 最大占空比为95%或100%

• 频率范围：3.81Hz至1MHz

• 使用1至3个电阻配置

• 最大频率误差<1.7%

• PWM占空比误差< 3.7%（最大值）

应用

个PWM伺服回路

加热器控制

LED调光控制

高振动、高加速度环境

便携式和电池供电设备

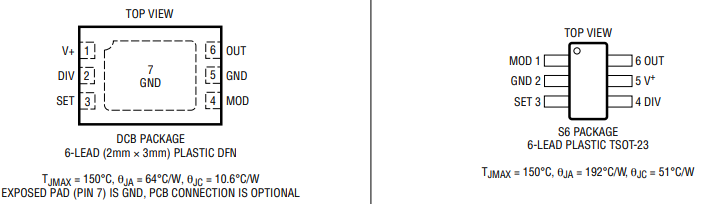

引脚配置

LTC6992CS6-1#TRPBF振荡器的规格参数、特性应用及引脚图
