QPL1820TR13差分射频放大器的规格参数、特性应用及引脚图

2024/11/19 14:50:03
浏览次数: 3

QPL1820是一款超线性GaAs pHEMT差分射频放大器。该器件采用共源共栅设计，提供22dB的平坦增益，以及5MHz至1.8GHz的极低失真。这种超线性IC旨在支持宽带有线电视DOCSIS 4.0应用，如节点、放大器和远程PHY设备，以及光纤到户（FTTH）、家庭网关和有线调制解调器。该设备由一个电源供电，工作电压为5V至8V，电流可设置为260mA至350mA。在5V和260mA下，QPL1820提供63dBmV TCP的输出，MER为45dB。当用8V和350mA驱动时，输出为67 dBmV TCP，MER为45dB。QPL1820封装在12针5x5 mm2层压板模块中。

QPL1820TR13差分射频放大器的规格参数、特性应用及引脚图

规格参数

工作频率:50 MHz to 1.8 GHz

工作电源电压:5 V, 8 V

增益:22 dB

NF—噪声系数:3.5 dB

安装风格:SMD/SMT

最小工作温度:- 40 C

最大工作温度:+ 100 C

隔离分贝:19 dB

特性

•5 MHz至1800 MHz操作

•5V和8V操作

•增益：典型22dB

•TCP：63dBmV@5V

•TCP：67dBmV@8V

•噪声系数：50/1800MHz时为1.6/3.5dB

•使用外部电阻器的可调偏压

•符合RoHS标准

应用

•DOCSIS 4.0放大器

•DOCSIS 4.0光节点

•DOCSIS 4.0远程物理层设备

•FTTH GPON和GEPON

•DOCSIS 4.0有线调制解调器和家庭网关

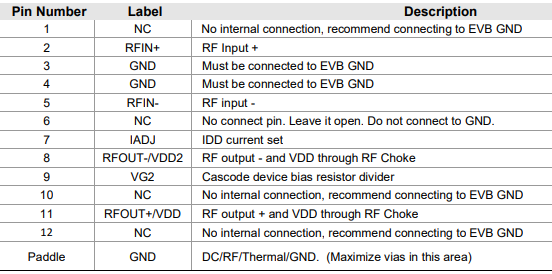

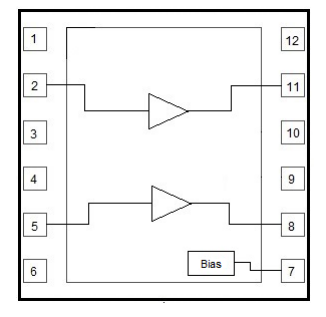

引脚配置

QPL1820TR13差分射频放大器的规格参数、特性应用及引脚图

QPL1820TR13差分射频放大器的规格参数、特性应用及引脚图
