AD7676是业界一款能确保积分非线性（INL）最大值为1 LSB的16位SAR ADC。
AD7676是一款电荷再分配SAR型模数转换器（ADC），采用5 V单电源供电。该器件内置一个16位高速（500 kSPS） 采样ADC、一个差分输入结构、一个内部转换时钟、纠错电路，以及串行和并行系统接口。AD7676拥有无失码性能，92 dB信纳比（SINAD），500 kSPS时功耗仅为60mW，采用48引脚LQFP封装。
AD7676是业界有史以来精度较高的16位SAR ADC，而且是速度较快的器件之一。另外，与其它器件相比，该器件在功耗方面有显著的改善，500 kSPS时功耗仅为60mW。
规格参数
分辨率:16 bit
通道数量:1 Channel
接口类型:I2C, Parallel, SPI
采样比:500 kS/s
SNR – 信噪比:94 dB
最小工作温度:- 40 C
最大工作温度:+ 85 C
增益误差:22 LSB
高度:1.4 mm
INL - 积分非线性:+/- 1 LSB
输入电压:+/- 2.5 V
长度:7 mm
工作电源电压:5 V
Pd-功率耗散:74 mW
功耗:67 mW
电源电压-最大:5 V
电源电压-最小:5 V
类型:S/H ADC
宽度:7 mm
单位重量:2.600 g
特性
• 吞吐量：500 kSPS
• 积分非线性（INL）：最大值±1 LSB（满量程的±0.0015%）
• 16位分辨率、无失码
• S/（N+D）：典型值94 dB（45 kHz时）
• 总谐波失真（THD）：典型值-110 dB（45 kHz时）
• 差分输入范围：±2.5 V
应用
CT扫描仪
数据采集
仪器仪表
频谱分析
医疗器械
电池供电系统
过程控制

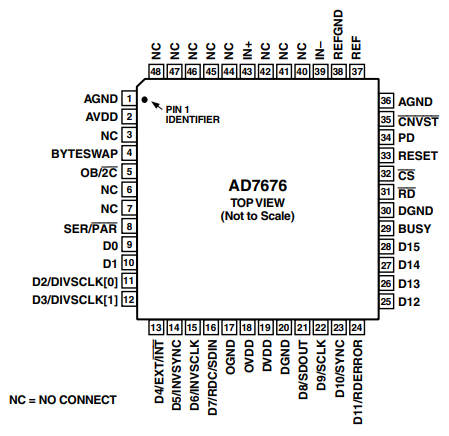

引脚配置
