AD7788ARMZ模数转换器的规格参数、特性应用及引脚配置

2024/11/20 11:33:21
浏览次数: 4


AD7788为适合低频测量应用的低功耗、低噪声、模拟前端。AD7788内置一个低噪声、16位∑-∆型模数转换器(ADC)，提供一个差分输入。该器件采用内部时钟工作。因此，用户不必为这些器件提供时钟源。输出数据速率为16.6 Hz，此时具有50 Hz同时抑制特性。

AD7788ARMZ模数转换器的规格参数、特性应用及引脚配置

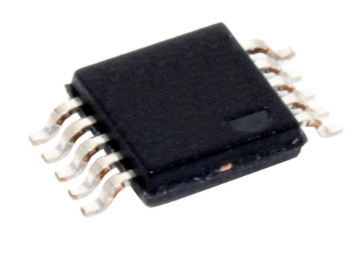

这些器件采用2.5 V至5.25 V单电源供电。采用3 V电源供电时，该器件最大功耗为225 µW。AD7788采用10引脚MSOP封装。

规格参数

采样比:16.6 S/s

输入类型:Differential

模拟电源电压:2.7 V to 5.25 V

数字电源电压:2.7 V to 5.25 V

最小工作温度:- 40 C

最大工作温度:+ 85 C

增益误差:+/- 10 uV

高度:0.85 mm

INL - 积分非线性:+/- 3.5 ppm

输入电压:+/- 2.5 V

长度:3 mm

工作电源电压:5 V

Pd-功率耗散:400 uW

电源电压-最大:5 V

电源电压-最小:5 V

宽度:3 mm

单位重量:143.200 mg

点击购买：AD7788ARMZ

特性

• 16位分辨率

• 电源：

• 工作电压：2.5 V至5.25 V

• 正常模式：最大75 µA

• 省电模式：最大1 µA

• 均方根（RMS）噪声：1.5 µV

• 16位峰－峰值分辨率

• 积分非线性：3.5 ppm（典型值）

• 50 Hz和60 Hz同时抑制

• 内部时钟振荡器

• VDD 监控通道

• 10引脚MSOP封装

应用

智能变送器

电池应用

便携式仪器

传感器测量

温度测量

压力测量

磅秤

4至20mA回路

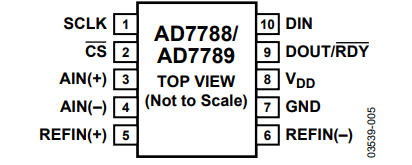

引脚配置

AD7788ARMZ模数转换器的规格参数、特性应用及引脚配置
