AD5428是双通道、CMOS、8位、电流输出数模转换器(DAC)。采用+2.5 V至5.5 V电源供电，因此适合电池供电应用及许多其它应用。利用这些DAC的数据回读功能，用户可以通过DB引脚读取DAC寄存器的内容。上电时，内部寄存器和锁存以零填充，DAC输出处于零电平。
采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽高可达10 MHz。满量程输出电流由所施加的外部基准输入电压 (VREF) 决定。与外部电流转电压精密放大器配合使用时，集成的反馈电阻(RFB) 可提供温度跟踪和满量程电压输出。

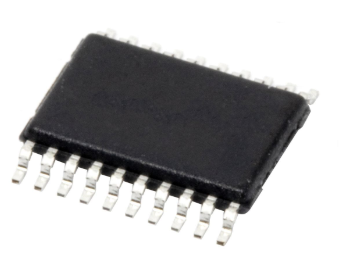

AD5428采用20引脚小型TSSOP封装。
规格参数
分辨率:8 bit
采样比:21.3 MS/s
通道数量:2 Channel
稳定时间:30 ns
模拟电源电压:2.5 V to 5.5 V
数字电源电压:2.5 V to 5.5 V
最小工作温度:- 40 C
最大工作温度:+ 125 C
DNL - 微分非线性:+/- 1 LSB
INL - 积分非线性:+/- 0.25 LSB
转换器数量:2 Converter
Pd-功率耗散:3.3 uW
电源电压-最大:5.5 V
电源电压-最小:2.5 V
单位重量:191 mg
特性
• 乘法带宽：10 MHz
• 积分非线性(INL)：±0.25 LSB（8位）
• 20引脚TSSOP封装
• 电源电压：2.5 V至5.5 V
• ±10 V基准电压输入
• 更新速率：21.3 MSPS
应用
便携式电池供电应用
波形发生器
模拟处理
仪表应用
可编程放大器和衰减器
数字控制校准
可编程滤波器和振荡器
复合视频
超声波
增益、偏移和电压微调

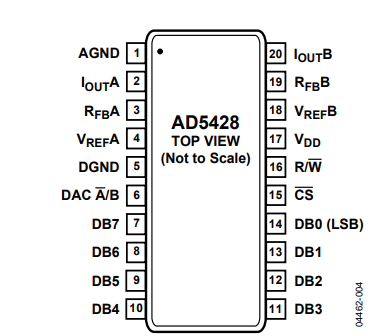

引脚配置
