AD8206是一款单电源差分放大器，适合在存在大共模电压的情况下放大小差分电压。输入共模电压范围为-2 V至+65 V。典型单电源电压为5 V。
AD8206采用8引脚SOIC封装，额定温度范围为−40°C至+125°C的汽车温度范围。
相对于温度的出色直流性能使测量环路误差保持最小。失调漂移典型值小于15 µV/°C，增益漂移典型值低于30 ppm/°C。利用5 V电源和VREF1和VREF2引脚，输出失调可在0.08 V至4.7 V范围内调整。当VREF1与V+引脚相连，VREF2与GND引脚相连时，输出设置为半量程。将两个基准引脚与GND相连可提供从地电压附近开始的单极性输出。将两个基准引脚与V+相连可提供从V+附近开始的单极性输出。通过向VREF1和VREF2引脚施加外部电压，可获得其他失调。
规格参数
通道数量:1 Channel
GBP-增益带宽产品:100 kHz
CMRR - 共模抑制比:76 dB
Vos - 输入偏置电压 :2 mV
电源电压-最大:5.5 V
电源电压-最小:4.5 V
最小工作温度:- 40 C
最大工作温度:+ 125 C
增益V/V:20 V/V
高度:1.5 mm (Max)
长度:5 mm (Max)
最大输入电阻:400 kOhms at 5 V
工作电源电压:4.5 V to 5.5 V
电压增益 dB:26.02 dB
宽度:4 mm (Max)
单位重量:540 mg
特性
• 电流检测应用的理想选择
• 高共模电压范围：
正常工作范围：-2 V至+65 V
极限值范围：-25 V至+75 V
• 增益 = 20
• 扩展的工作温度范围
8引脚SOIC：-40°C至+125°C
• 双向操作应用
• 出色的交流与直流性能
失调漂移：15 µV/°C
增益漂移：±30 ppm/°C
CMRR：80 dB（直流至20 kHz）
• 符合汽车应用的要求。
应用
高压侧电流感应
电机控制
变速器控制
柴油喷射控制
发动机管理
悬架控制
车辆动态控制
DC-DC转换器

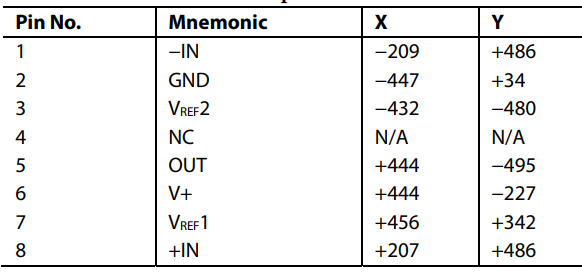

引脚配置
