LT1990CS8#PBF差分放大器的规格参数、特性应用及引脚配置

2024/11/20 12:00:44
浏览次数: 38

LT1990 是一款具有非常高共模输入电压范围的微功率精准差分放大器。它具有数值为 1或 10 的引脚可选增益。当采用 ±15V 电源时，LT1990 可在 ±250V 的共模电压范围内工作。对输入提供了故障保护，能够承受高达 ±350V 的共模电压瞬变和高达 ±500V 的差分电压。对于高压侧和低压侧电流或电压监视而言，LT1990 均为理想之选。

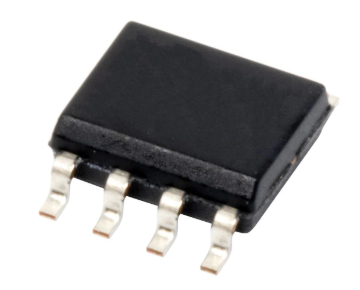

LT1990CS8#PBF差分放大器的规格参数、特性应用及引脚配置

当采用单 5V 电源时，LT1990 具有一个 85V的可调输入范围、70dB (最小值) 的 CMRR 且吸收的电源电流小于 120µA。轨至轨输出实现了动态范围的较大化，对于低至 2.7V 的单电源来说，这一点尤其重要。LT1990 的技术规格是针对单 3V、5V 和 ±15V 电源以及商业和工业温度范围而拟订的。LT1990 采用 8 引脚 SO 封装。

规格参数

GBP-增益带宽产品:100 kHz

SR - 转换速率 :0.5 V/us

CMRR - 共模抑制比:68 dB

每个通道的输出电流:20 mA

Vos - 输入偏置电压 :800 uV

电源电压-最大:36 V

电源电压-最小:2.7 V

工作电源电流:105 uA

最小工作温度:- 40 C

最大工作温度:+ 85 C

Vcm - 共模电压:47 V

单位重量:100 mg

点击购买：LT1990CS8#PBF

特性

• 引脚可选增益：1 或 10

• 高共模电压范围：

• 85V 窗口 (VS = 5V、0V)

• ±250V (VS = ±15V)

• 共模抑制比：70dB (最小值)

• 输入保护至 ±350V

• 增益误差：0.28% (最大值)

• PSRR：82dB (最小值)

• 高输入阻抗：2MΩ (差分)，500kΩ (共模)

• 微功率：120µA (最大电源电流)

• 宽电源范围：2.7V 至 36V

• -3dB 带宽：100kHz

• 轨至轨输出

• 8 引脚 SO 封装

应用

电池电压监测

高压电流传感

噪声环境中的信号采集

输入保护

故障保护前端

液位传感

隔离

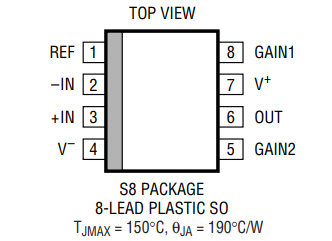

引脚配置

LT1990CS8#PBF差分放大器的规格参数、特性应用及引脚配置
