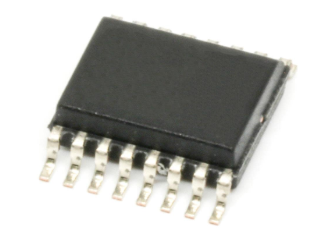

AD7817是10位、单通道和四通道ADC，具有片内温度传感器，可采用2.7 V至5.5 V单电源供电。各器件内置一个基于电容DAC的9 μs逐次逼近型转换器、一个±2°C精度的片内温度传感器、一个片内时钟振荡器、固有采样保持功能和一个片内基准电压源(2.5 V)。
AD7817的片内温度传感器可以通过通道0进行访问。选择通道0并启动转换后，转换结束时产生的ADC码为环境温度的测量结果（分辨率为±0.25°C）。AD7817配有一个灵活的串行接口，可以与大多数微控制器轻松接口。该接口兼容Intel 8051、Motorola SPI®和QSPI™协议及National Semiconductors MICROWIRE™协议。AD7817提供窄体0.15" 16引脚小型IC (SOIC)封装和16引脚超薄紧缩小型封装(TSSOP)。
规格参数
模拟电源电压:2.7 V to 5.5 V
数字电源电压:2.7 V to 5.5 V
最小工作温度:- 40 C
最大工作温度:+ 85 C
DNL - 微分非线性:+/- 1 LSB
增益误差:+/- 10 LSB
高度:1.05 mm
INL - 积分非线性:+/- 1 LSB
输入电压:2.5 V
长度:5 mm
ADC 输入端数量:4 Input
工作电源电压:2.7 V to 5.5 V
Pd-功率耗散:450 mW
电源电压-最大:5.5 V
电源电压-最小:2.7 V
类型:S/H ADC
宽度:4.4 mm
单位重量:173 mg
点击购买：AD7817ARUZ
特性
• 10位ADC，转换时间为9 µs
• 4个(AD7817)单端模拟输入通道
• AD7816仅具有温度测量功能
• 片内温度传感器
分辨率：0.25°C
误差：±2°C（-40°C至+85°C）
温度范围：-55°C至+125°C
• 宽电源电压范围：2.7 V至5.5 V
应用
环境温度数据采集系统
监测
工业过程控制
汽车
电池充电应用
引脚配置
