ADAU7002ACBZ-RL音频采样频率转换器的规格参数、特性及引脚图

2024/11/21 13:30:05

浏览次数: 6

ADAU7002可将立体声PDM位流转换为PCM输出。PDM数据源可以是两路麦克风，也可以是其它PDM源。PCM音频数据采用I2S或TDM格式，通过串行音频接口端口输出。

ADAU7002的额定温度范围为−40°C至+85°C商用温度范围。采用8引脚、1.56 mm x 0.76 mm、无卤晶圆级芯片规模封装(WLCSP)。

规格参数

动态范围 dB:110 dB

接口类型:Serial, I2S

封装 / 箱体:WLCSP-8

最大时钟频率:96 kHz

电源电压-最小:1.62 V

电源电压-最大:3.6 V

最小工作温度:- 40 C

最大工作温度:+ 85 C

单位重量:72 mg

特性

• 64×抽取式立体声脉冲密度调制(PDM)位流至脉冲码调制(PCM)音频数据转换

• 从机I2S或时分多路复用(TDM)输出接口

• 可配置TDM时隙

• I/O电源工作范围：1.62 V至3.6 V

• PDM时钟：64 × 输出采样速率

• BCLK：64×/128×/192×/256×/384×/512×输出采样速率

• 自动BCLK比例检测

应用

移动计算

便携式电子设备

电子消费品

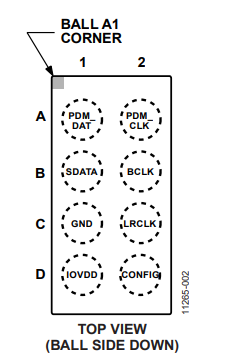

引脚配置
