LTC3862IFE#PBF开关稳压器的规格参数、特性应用及引脚配置

2024/11/21 13:36:20
浏览次数: 2

LTC3862是一款两相恒定频率、电流模式升压和SEPIC控制器，该控制器可驱动N通道功率MOSFET。两相操作降低了系统滤波电容和电感要求。

LTC3862IFE#PBF开关稳压器的规格参数、特性应用及引脚配置

工作频率可在75kHz至500kHz范围内使用一个外部电阻设置，并且可以利用内部PLL与外部时钟同步。使用SYNC输入、CLKOUT输出和PHASEMODE控制引脚可实现多相操作，从而提供2相、3相、4相、6相或12相操作。其他特性包括具有栅极驱动器欠压锁定保护功能的内部5V LDO、具有可编程迟滞的精密RUN引脚阈值、软启动以及可编程前沿消隐和最大占空比。

规格参数

产品种类：开关稳压器

输出电压:5 V

输出电流:20 mA

输出端数量:1 Output

输入电压 - 最小值:4 V

输入电压 - 最大值:36 V

静态电流:30 uA

开关频率:300 kHz

最小工作温度:- 40 C

最大工作温度:+ 125 C

输入电压:4 V to 36 V

负载调节:- 2 %

工作电源电流:1.8 mA

单位重量:330 mg

特性

• 宽 VIN 范围：4V 至 36V 工作

• 两相操作减小了输入和输出电容

• 固定频率、峰值电流模式控制

• 逻辑电平 MOSFET 的 5V 栅极驱动

• 可调的斜坡补偿增益

• 可调的较大占空比 (高达 96%)

• 可调的前沿消隐

• ±1% 内部电压基准

• 可利用一个外部电阻器来设置工作频率 (75kHz 至 500kHz)

应用

• 汽车、电信和工业电源

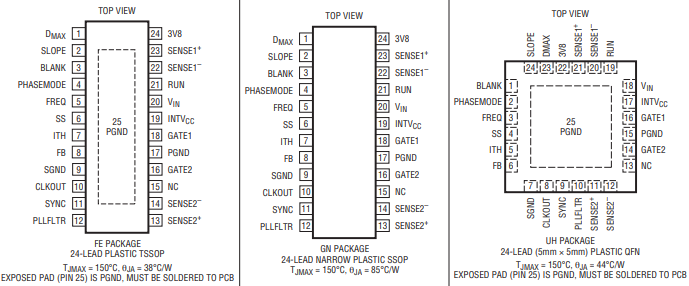

引脚配置

LTC3862IFE#PBF开关稳压器的规格参数、特性应用及引脚配置
