OP196GSZ运算放大器的规格参数、特性应用及引脚图

2024/11/21 13:41:11
浏览次数: 4

OP196系列CBCMOS运算放大器具有微功耗特性和轨到轨输入/输出范围。 这些放大器的电源要求极低，保证工作电压范围为+3 V至+12 V，因而非常适合监控电池使用情况和控制电池充电。良好的动态性能，包括26 nV/√z电压噪声密度，则适合电池供电音频应用。这些器件可以处理最高200 pF的容性负载而不会发生振荡。

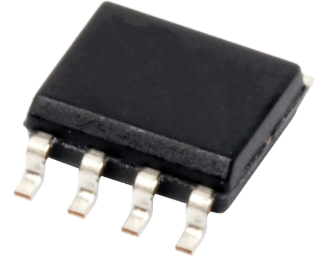

以+3 V电压工作时，额定温度范围为0至+125。单通道OP196提供8引脚塑封DIP和SO-8表贴两种封装。

OP196GSZ运算放大器的规格参数、特性应用及引脚图

规格参数

GBP-增益带宽产品:450 kHz

SR - 转换速率 :300 mV/us

Vos - 输入偏置电压 :300 uV

Ib - 输入偏流:50 nA

电源电压-最大:12 V

电源电压-最小:3 V

工作电源电流:60 uA

每个通道的输出电流:4 mA

CMRR - 共模抑制比:65 dB

en - 输入电压噪声密度:26 nV/sqrt Hz

最小工作温度:- 40 C

最大工作温度:+ 125 C

长度:5 mm (Max)

工作电源电压:5 V, 9 V

电压增益 dB:106.02 dB

宽度:4 mm (Max)

单位重量:540 mg

点击购买：OP196GSZ

特性

• 轨到轨输入和输出摆幅

• 低功耗：每个放大器60 µA

• 增益带宽积：450 kHz

• 单电源供电：3 V至12 V

• 低失调电压：300 µV（最大值）

• 高开环增益：500 V/mV

• 单位增益稳定

• 无反相

应用

电池监测

传感器调节器

便携式电源控制

便携式仪器

引脚配置

OP196GSZ运算放大器的规格参数、特性应用及引脚图
