ADuM7701 是一款高性能二阶 Σ-Δ 调制器，具有基于 ADI 公司 iCoupleri 技术的片内数字隔离功能，可将模拟输入信号转换为高速一位数据流。该套件可使用 5 V (VDD1) 电源运行，并可接受 ±250 mV（±320 mV 满量程）的伪差分输入信号。伪差分输入适合在需要电气隔离的高电压应用中进行并联电压监控。
模拟输入由高性能模拟调制器持续取样，并转换为数据速率高达 21 MHz 的 1 密度数字输出流。可以使用适当的数字滤波器重构原始信息以在 78. l kSPS 时实现 86 dB 的信噪比 (SNR)，使 ADuM7701 具有 20 MHz 的 MCLK。串行输入/输出使用 5 V 或 3.3 V 电源 (VDD2) 运行。
规格参数
分辨率:16 bit
通道数量:1 Channel
接口类型:Serial
采样比:78.1 kS/s
模拟电源电压:3 V to 5.5 V, 4.5 V to 5.5 V
数字电源电压:3 V to 5.5 V, 4.5 V to 5.5 V
SNR – 信噪比:86 dB
最小工作温度:- 40 C
最大工作温度:+ 125 C
增益误差:+/- 0.2 % FSR
INL - 积分非线性:+/- 2 LSB
湿度敏感性:Yes
特性
• 5 MHz 至 21 MHz 主时钟输入频率
• 失调漂移与温度：±0.6 μV/°C（最大值）
• SNR：86 dB（典型值）
• 16 位，无失码
• 满量程模拟输入电压范围：±320 mV
• ENOB：14 位（典型值）
• IDD1：10 mA（最大值）
• 板载数字隔离器
• 工作温度范围：−40°C 至 +125°C
• 高共模瞬变抗扰度：150 kV/μs（最小值），VDD2 = 3.3 V
• 宽体 SOIC
• 16 引脚 SOIC_W
• 8 引脚 SOIC_IC，爬电距离更长
应用
• 分流器电流监控
• AC 电机控制
• 电源和太阳能逆变器
• 风轮机逆变器
• 模数和光隔离器替换

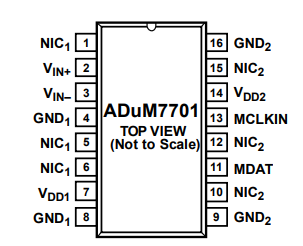

引脚配置
