ADM803TAKSZ-REEL7监控电路的规格参数、特性应用及引脚配置

2024/11/21 14:10:12
浏览次数: 2

ADM803监控电路用于监控微处理器系统中的电源电压，可在上电、关断和掉电情况下提供复位输出。上电时，内部定时器使复位保持置位状态240 ms。这样，微处理器会保持复位状态，直到电源达到稳定状态。即使VCC 低至1V，复位输出仍然可以工作。ADM803可提供低电平有效复位信号RESET，还有一个开漏输出级，后者需要一个外部上拉电阻。

ADM803TAKSZ-REEL7监控电路的规格参数、特性应用及引脚配置

共提供7种复位阈值选项。复位比较器具有内置干扰抑制特性，能够不受VCC上的快速瞬变影响。ADM803采用3引脚SC70封装，功耗仅17µA，适合低功耗便携式设备使用。

规格参数

阈值电压:3.08 V

被监测输入数:1 Input

重置延迟时间:240 ms

电源电压-最大:5.5 V

最小工作温度:- 40 C

最大工作温度:+ 125 C

准确性:1.5 %

芯片启用信号:No Chip Enable

高度:1 mm (Max)

长度:2 mm

工作电源电流:35 uA

过电压阈值:3.11 V芯片启用信号:No Chip Enable

电源电压-最小:1 V

欠电压阈值:3.04 V

宽度:1.25 mm

单位重量:6.200 mg

特性

• 整个温度范围内保证特性

• 低功耗(17 μA)

• 精密电压监控器：提供2.5 V、3 V、3.3 V、5 V选项

应用

微处理器系统

计算机

控制器

智能仪器

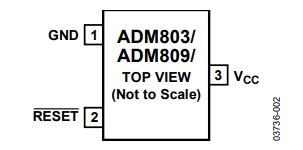

引脚配置

ADM803TAKSZ-REEL7监控电路的规格参数、特性应用及引脚配置
