AD746是一款双通道运算放大器，单芯片上内置两个AD744 BiFET运算放大器。这些精密单芯片运算放大器具有出色的直流特性、快速建立时间、高压摆率和充裕的带宽。此外，AD746还提供共用同一芯片的放大器本身所具有的高度匹配交流和直流特性。
AD746的单极点响应特性可提供快速建立时间：0.01%建立时间为500 ns。该特性及高直流精度，使这款器件适合用作12或14位DAC/ADC的缓冲放大器。此外，0.0001%的低总谐波失真(THD)和高度匹配的交流特性，也使该器件成为许多要求苛刻的音频应用的理想放大器。
AD746实行内部补偿，可作为单位增益反相器或增益为2及以上的同相放大器稳定工作。它按性能分为四级。AD746J的额定温度范围为0 °C至+70 °C商用温度范围。AD746A和AD746B的额定温度范围为-40°C至+85°C工业温度范围。AD746S按照MIL-STD-883B Rev. C标准加工，额定温度范围为-55°C至+125°C军用温度范围。
AD746提供三种8引脚封装：小型塑封DIP、密封Cerdip和表贴(SOIC)。
规格参数
通道数量:2 Channel
GBP-增益带宽产品:10 MHz
Vos - 输入偏置电压 :300 uV
Ib - 输入偏流:250 pA
电源电压-最大:36 V
电源电压-最小:9.6 V
工作电源电流:8 mA
CMRR - 共模抑制比:88 dB
最小工作温度:- 55 C
最大工作温度:+ 125 C
单位重量:540 mg
特性
• 交流性能
0.01%建立时间：500 ns（10 V步进）
压摆率：75 V/µs
总谐波失真(THD)：0.0001%
增益带宽：13 MHz
对于+2或更高的增益实行内部补偿
• 单通道版本：AD744
• 直流性能
失调电压：0.5 mV（最大值，AD746B）
漂移：10 µV/°C（最大值，AD746B）
开环增益：175 V/mV（最小值，AD746B）
噪声：2 µV峰峰值（0.1 Hz至10 Hz）
提供小型塑封DIP、Cerdip和表贴封装
应用
用于12位和14位DAC的双输出缓冲器
用于宽带精密ADC的输入缓冲器
前置放大器和低失真音频电路

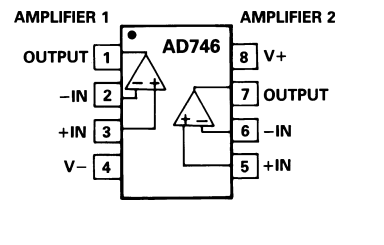

引脚配置
