PMA3-5153+射频放大器的规格参数、特行应用及功能图

2024/11/22 13:49:31
浏览次数: 26

PMA3-5153+是一款基于pHEMT的宽带超低噪声MMIC放大器，具有高IP3、平坦增益和压控关断能力。该放大器的工作频率为5.5至15.5 GHz，具有高动态范围，典型噪声系数为1.2 dB，增益为21.5 dB，P1dB为+17 dBm，OIP3为+28.4 dBm。这种特性组合使其成为灵敏、高动态范围接收器应用的理想选择。该设备内部直流阻断，射频输入和输出端口存在直流接地路径，用于ESD保护。PMA3-5153+在单个+5 V电源上运行，与50Ω很好地匹配，并采用小型、低剖面的3x3 mm QFN式封装，便于集成到密集的电路板布局中。

PMA3-5153+射频放大器的规格参数、特行应用及功能图

规格参数

工作频率:5.5 GHz to 15.5 GHz

工作电源电压:5 V

工作电源电流:64 mA

增益:21.7 dB

NF—噪声系数:1.5 dB

P1dB - 压缩点:18.3 dBm

OIP3 - 三阶截点:29.1 dBm

最小工作温度:- 45 C

最大工作温度:+ 105 C

输入返回损失:19 dB

隔离分贝:50 dB

特性

典型低噪声系数。1.2分贝

高OIP3，典型+28.4 dBm

典型高P1dB+17 dBm

关机功能

单电源电压，+5V和64mA

 3x3 mm，16引脚QFN型封装

应用

测试和测量设备

回程无线电系统

卫星通信

雷达、电子战和电子对抗防御系统

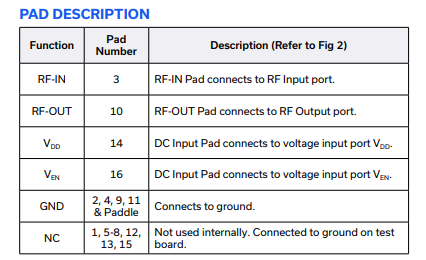

功能图

PMA3-5153+射频放大器的规格参数、特行应用及功能图

PMA3-5153+射频放大器的规格参数、特行应用及功能图
