MAAD-011048-TR0500数字衰减器的规格参数、特性应用及引脚图

2024/11/22 14:17:45

浏览次数: 3

MAAD-011048是一款宽带5位、1 dB步进MMIC数字衰减器，采用无铅3 mm、20引脚表面贴装层压封装。该设备非常适合在需要高精度、极低功耗和低互调产物的地方使用。

该衰减器由SPI兼容串行接口或5位并行字控制。SEROUT是延迟6个时钟周期的SERIN，可用于菊花链操作。

规格参数

衰减:31 dB

最大频率:55 GHz

位数:5 bit

通道数量:1 Channel

衰减器步长:1 dB

介入损耗:3.1 dB

最大工作温度:+ 105 C

最小频率:DC

最小工作温度:- 40 C

工作电源电压:3.3 V

特性

•5位，1 dB LSB，31 dB范围

•插入损耗：

26.5 GHz时为2.0 dB

50 GHz时为3.1 dB

•P0.1 dB:40 GHz时为26 dBm

•集成CMOS兼容驱动器

•兼容1.8V CMOS逻辑

•并行或串行（P/S）控制

•低直流功耗

•无铅3毫米20导联封装

•符合RoHS标准

应用

•ISM

•多市场

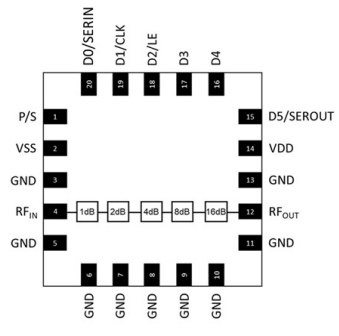

引脚配置
