PHA-202+中等功率放大器的规格参数、特性应用及尺寸图

2024/11/25 11:44:53
浏览次数: 2

PHA-202+（符合RoHS标准）是一款采用E-PHEMT技术制造的中等功率放大器，在宽频范围内提供极高的动态范围和低噪声系数。此外，PHA-202+在宽频范围具有良好的输入和输出回波损耗，无需外部匹配元件，并表现出卓越的可靠性。它具有可重复的性能，并且封装在5mm x 6mm的8引脚封装中，具有非常好的热性能。

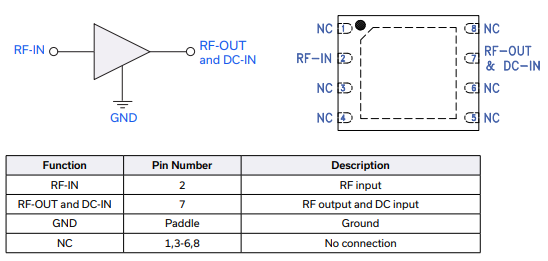

PHA-202+中等功率放大器的规格参数、特性应用及尺寸图

规格参数

工作频率:30 MHz to 2.7 GHz

工作电源电压:11 V

工作电源电流:350 mA

增益:12.7 dB

NF—噪声系数:5.4 dB

P1dB - 压缩点:25.7 dBm

OIP3 - 三阶截点:39.4 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

输入返回损失:14.9 dB

隔离分贝:23 dB

通道数量:1 Channel

Pd-功率耗散:5.8 W

单位重量:715.250 mg

点击购买：PHA-202+

特性

超高IP3，+46.1 dBm

宽带高动态范围，无需外部匹配组件

中等功率，1W

超过15dB的出色回波损耗

高IP3，典型值+46.1 dBm。1 GHz

增益，典型值17.0 dB。1 GHz

高POUT，典型值P1dB+30.4 dBm。1 GHz

不需要外部匹配组件

应用

基站基础设施

有线电视

LTE

外观尺寸图

PHA-202+中等功率放大器的规格参数、特性应用及尺寸图
