LEE-39+宽带放大器的规格参数、特性应用及引脚图
2024/11/25 11:56:38
浏览次数:
38
LEE-39+（符合RoHS标准）是一款提供高动态范围的宽带放大器。它具有可重复的性能。它被封装在一个3X3mm的MCLP模制塑料包装中。在85°C的外壳温度下，预计MTBF为6000年。
规格参数
工作频率:0 Hz to 8 GHz
工作电源电压:3.5 V
工作电源电流:35 mA
增益:10.5 dB
NF—噪声系数:2.4 dB
P1dB - 压缩点:10.1 dBm
OIP3 - 三阶截点:23.4 dBm
最小工作温度:- 45 C
最大工作温度:+ 85 C
输入返回损失:15.5 dB
点击购买：LEE-39+
特性
•DC-8 GHz
•输出功率，典型值为10.4 dBm。
•内部匹配50欧姆
•散热性能极佳，金属底部外露
•输出功率平坦至10 GHz
•可水洗
•低附加相位噪声
应用
•蜂窝
•个人电脑
•通信接收器和发射器
•卫星通信，军事

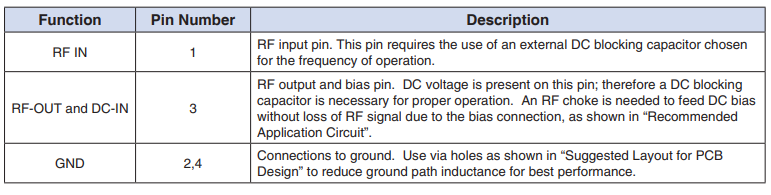

引脚配置
