ERA-5SM+宽带放大器的规格参数、特性应用及引脚配置

2024/11/25 13:20:08

浏览次数: 5

ERA-5SM+（符合RoHS标准）是一款提供高动态范围的宽带放大器。它具有可重复的性能。它被封装在Micro-X封装中。ERA-5SM+使用达林顿配置，并使用InGaP HBT技术制造。在85°C的外壳温度下，预计MTTF为850年。

规格参数

工作频率:0 Hz to 4 GHz

工作电源电压:4.9 V

工作电源电流:65 mA

增益:14 dB

NF—噪声系数:3.5 dB

P1dB - 压缩点:12.5 dBm

OIP3 - 三阶截点:26 dBm

最小工作温度:- 45 C

最大工作温度:+ 85 C

输入返回损失:21 dB

隔离分贝:22 dB

Pd-功率耗散:451 mW

单位重量:1.430 g

点击购买：ERA-5SM+

特性

•DC-4 GHz

•单电压电源

•内部匹配50欧姆

•无条件稳定

•温度下性能变化低

•瞬态保护

•可水洗

•低附加相位噪声，通常为-170 dBc/Hz@10 KHz偏移

应用

•蜂窝/PCS/3G基站

•有线电视、有线调制解调器和DBS

•固定无线和WLAN

•微波无线电和测试设备

•适用于低相位噪声应用

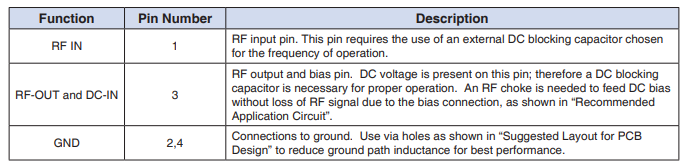

引脚配置
