MNA-6A+宽带MMIC放大器的规格参数、特性应用及引脚配置
2024/11/25 13:24:50
浏览次数:
27
MNA-6A+是一款基于PHEMT的宽带MMIC放大器，具有高有源指向性。MNA将整个匹配网络和封装内的大部分偏置电路集成在一起，减少了对复杂外部电路的需求。这种方法使MNA放大器的使用非常简单。该设计在单个2.8至5V电源上运行，与50Ω非常匹配，采用小巧、薄型的3x3mm 8引脚MCLP封装，可容纳密集的电路板布局。
规格参数
工作频率:500 MHz to 2.5 GHz
工作电源电压:2.8 V to 5 V
工作电源电流:99 mA
增益:23.2 dB
NF—噪声系数:2.7 dB
P1dB - 压缩点:19.2 dBm
OIP3 - 三阶截点:30 dBm
最小工作温度:- 40 C
最大工作温度:+ 85 C
输入返回损失:14.9 dB
电源电压-最大:5 V
电源电压-最小:2.8 V
点击购买：MNA-6A+
特性
集成匹配、直流块和偏置电路
高指向性，典型值13-22dB。
出色的主动指向性
工作电压超过2.8-5V
电源电压选择，2.8V至5V
微型尺寸.120“X.120”
射频输入和输出端的内部直流阻断
低噪声系数，典型值为2.7 dB。2 GHz
输出功率，典型值高达+20 dBm。
可水洗
应用
缓冲放大器
蜂窝
PCN
通信卫星
防御

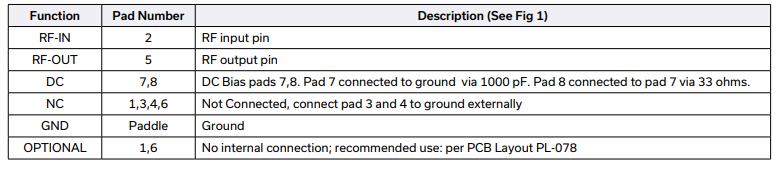

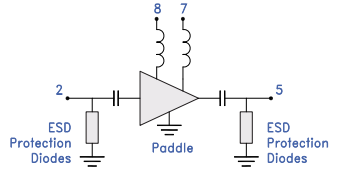

引脚配置
