XHF-53H+滤波器的规格参数、特性应用及引脚配置

2024/11/26 13:24:38

浏览次数: 29

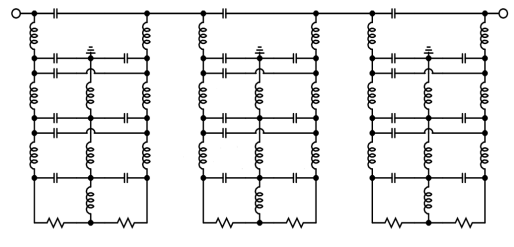

Mini-Circuits的XHF-53H+三段无反射滤波器采用了一种新型的滤波器拓扑结构，该拓扑结构在内部吸收和终止阻带信号，而不是将其反射回源。这种新功能使滤波器电路的应用超越了传统方法。传统滤波器在阻带中是反射性的，以100%的功率电平将信号发送回源。这些反射与相邻组件相互作用，通常会导致互调和其他干扰。无反射滤波器消除了阻带反射，使其能够与敏感设备配对，并用于需要隔离放大器或衰减器等电路的应用。

XHF-53H+滤波器的规格参数、特性应用及引脚配置

规格参数

频率:5 GHz to 11 GHz

带宽:6 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:QFN-24

最小工作温度:- 55 C

最大工作温度:+ 100 C

介入损耗:1.1 dB

点击购买：XHF-53H+

特性

•阻带内匹配50Ω，消除不必要的反射

•可级联

•阻带抑制良好，典型值为54 dB。

•温度稳定，最高可达105°C

•尺寸小，4 x 4毫米

应用

•移动

•ISM应用程序

•X波段卫星

•WiFi WiMAX

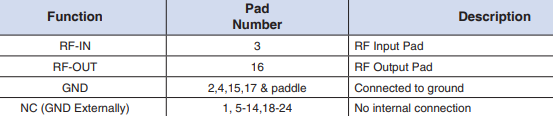

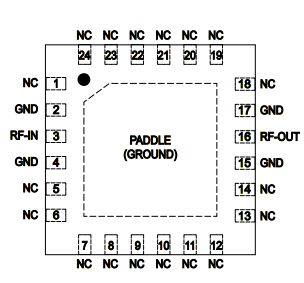

引脚配置
