LFCW-103+低通滤波器的规格参数、特性应用及尺寸图

2024/11/26 13:35:46
浏览次数: 6

Mini-Circuits的LFCW-103+是一款LTCC低通滤波器，通带从直流到10 GHz，支持各种应用。该模型提供了1.5 dB的典型通带插入损耗，并由于战略性地构建了组件之间相互作用最小的布局，提供了非常好的阻带抑制。它可处理高达2.5W的射频输入功率，并提供-55至+125°C的宽工作温度范围。该滤波器采用微小的0603陶瓷形状，带有环绕式端子，非常适合密集的PCB布局，并且由于寄生效应导致的性能变化最小。

LFCW-103+低通滤波器的规格参数、特性应用及尺寸图

规格参数

频率:DC to 10 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

最小工作温度:- 55 C

最大工作温度:+ 105 C

介入损耗:1.5 dB

单位重量:28.350 mg

点击购买：LFCW-103+

特性

•低损耗，典型值为1.5 dB

•良好的抑制能力，典型值为40 dB

•尺寸极小的0603（0.063 X 0.032 X 0.024英寸）

•温度稳定

•LTCC结构

应用

•测试和测量

•电信和宽带无线系统

•军事应用

•卫星通信调制解调器

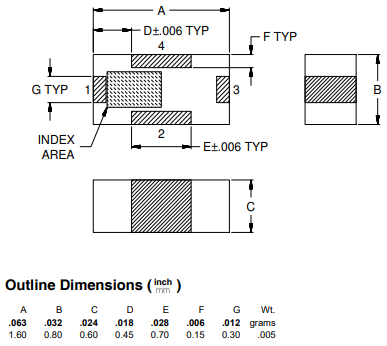

尺寸图

LFCW-103+低通滤波器的规格参数、特性应用及尺寸图
