ZABT-2150-5AFT+偏置三通的规格参数、特性应用及尺寸图

2024/11/26 13:41:28

浏览次数: 22

ZABT-2150-5AFT+是一款专为卫星通信和无线基础设施应用而设计的偏置三通。ZABT-2150-5AFT+内置于坚固的屏蔽外壳中，配备了用于L波段端口的SMA连接器和用于DC端口的馈通端子。

ZABT-2150-5AFT+非常适合为卫星上变频器和LNB供电，其中中频和直流都注入到一根同轴电缆上。

规格参数

端接类型:SMA

系列:ZABT

商标:Mini-Circuits

安装:Connector

特性

卫星系统中的简单安装

集成L波段+直流偏置三通

低射频插入损耗：0.5 dB典型800-2150 MHz

高直流电流，5A

直流端口馈通端子

应用

卫星中频频带

卫星接收器/发射器

测试配件

直流阻断

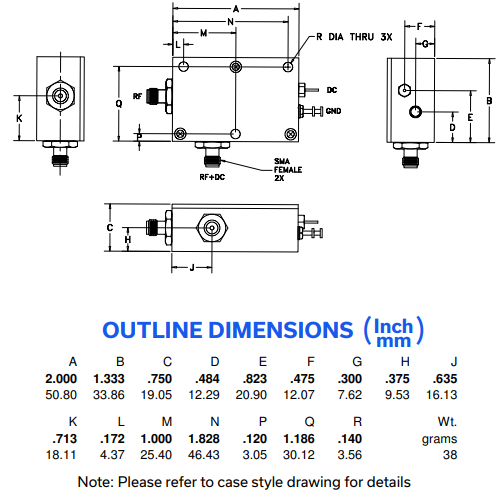

尺寸图
