LFCG-1700+低通滤波器的规格参数、特性应用及尺寸图

2024/11/26 13:55:28
浏览次数: 4

Mini-Circuits的LFCG-1700+是一款LTCC低通滤波器，通带从直流到1700 MHz，支持各种应用。该模型提供了0.9 dB的通带插入损耗，并由于战略性地构建了组件之间相互作用最小的布局，提供了非常好的阻带抑制。它可处理高达5.5W的射频输入功率，并提供从-55°C到+125°C的宽工作温度范围。该滤波器采用微小的0805陶瓷形状，带有环绕式端子，是密集PCB布局的理想选择，并且由于寄生效应导致的性能变化最小。

LFCG-1700+低通滤波器的规格参数、特性应用及尺寸图

规格参数

频率:DC to 1700 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:0805 (2012 metric)

最小工作温度:- 40 C

最大工作温度:+ 85 C

介入损耗:0.9 dB

点击购买：LFCG-1700+

特性

•低损耗，典型值为0.9 dB

•典型高抑制50 dB

•出色的功率处理能力，5.5W

•尺寸极小的0805（2.0mm x 1.25mm）

•温度稳定

•LTCC结构

应用

•谐波抑制

•VHF/UHF发射机/接收机

•实验室使用

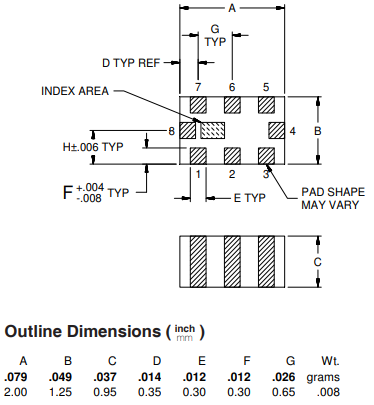

尺寸图

LFCG-1700+低通滤波器的规格参数、特性应用及尺寸图
