EP2K1+分路器/合路器的规格参数、特性应用及尺寸图

2024/11/26 14:00:57
浏览次数: 7

Mini-Circuits EP2K1+是一款MMIC分路器/合路器，设计用于2至26.5 GHz的宽带工作。该型号在微型设备封装（4x4x1 mm）中提供了出色的额定功率，具有高达2.5 W的功率处理（作为分流器）和高达1.2A的直流电流通过。它采用GaAs IPD技术制造，提供高水平的ESD保护和出色的可靠性。

EP2K1+分路器/合路器的规格参数、特性应用及尺寸图

规格参数

频率:14.25 GHz

带宽:24.5 GHz

阻抗:50 Ohms

最小工作温度:- 40 C

最大工作温度:+ 85 C

介入损耗:2.4 dB

单位重量:2.638 g

点击购买：EP2K1+

特性

•宽带，2至26.5 GHz，可在1.8至28 GHz范围内使用

•出色的振幅不平衡，典型值为0.1 dB。

•相位不平衡良好，典型值为1至5度。

•尺寸小，4x4毫米

•高ESD水平*

•可水洗

•直流通电

应用

•WIMAX

•ISM

•仪器仪表

•雷达

•无线局域网

•卫星通信

•LTE

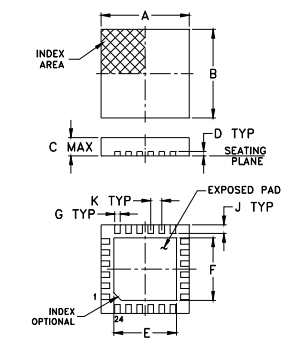

尺寸图

EP2K1+分路器/合路器的规格参数、特性应用及尺寸图

EP2K1+分路器/合路器的规格参数、特性应用及尺寸图
