LFCG-2600+低通滤波器的规格参数、特性应用及尺寸图

2024/11/26 14:09:20
浏览次数: 4

Mini-Circuits的LFCG-2600+是一款LTCC低通滤波器，通带从直流到2600 MHz，支持各种应用。该模型提供了1.1 dB的典型通带插入损耗，并且由于战略性地构建了布局，组件之间的相互作用最小，因此提供了非常好的阻带抑制。它可处理高达4.5W的射频输入功率，并提供-55至+125°C的宽工作温度范围。该滤波器采用微小的0805陶瓷形状，带有环绕式端子，是密集PCB布局的理想选择，并且由于寄生效应导致的性能变化最小。

LFCG-2600+低通滤波器的规格参数、特性应用及尺寸图

规格参数

频率:DC to 2600 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

最小工作温度:- 40 C

最大工作温度:+ 85 C

介入损耗:1.1 dB

单位重量:1.207 g

点击购买：LFCG-2600+

特性

•低损耗，典型值为1.1 dB

•典型高抑制50 dB

•出色的功率处理能力，4.5W

•尺寸极小的0805（2.0毫米x 1.25毫米）

•温度稳定

•LTCC结构

应用

•谐波抑制

•VHF/UHF发射机/接收机

•军用雷达应用

•测试和测量

•电信和宽带无线

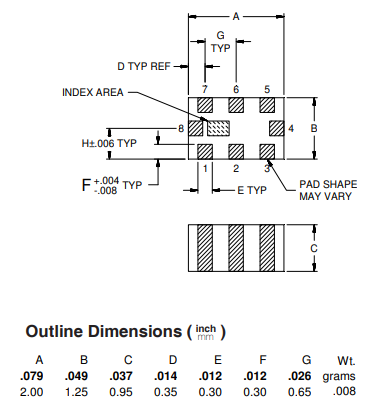

尺寸图

LFCG-2600+低通滤波器的规格参数、特性应用及尺寸图
