TPCW-183+陶瓷滤波器的规格参数、特性应用及尺寸图

2024/11/27 13:16:18

浏览次数: 28

TPCW-183+是一种微型低温共烧陶瓷（LTCC）50欧姆传输线，通过18GHz具有低插入损耗，支持各种应用。由于其坚固的单片结构，该型号在宽带上提供了0.3dB的典型插入损耗。传输线采用微小的0603陶瓷形状，带有可检查的环绕式端子，是密集信号链PCB布局的理想选择，可以补充MMIC的尺寸和性能。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。

TPCW-183+陶瓷滤波器的规格参数、特性应用及尺寸图

规格参数

频率:18 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

最小工作温度:- 55 C

最大工作温度:+ 125 C

介入损耗:1.1 dB

点击购买：TPCW-183+

特性

低插入损耗，典型值0.3dB。

回波损耗，典型值10dB。

0603表面安装占地面积

用于小型电路LTCC滤波器的多功能“灯座”

功率处理：7.5W

应用

测试和测量设备

通信、电子战、雷达和电子对抗防御系统

5G MIMO和回程无线电系统

卫星通信

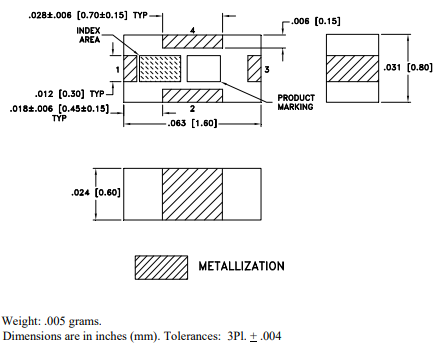

尺寸图
