BFHK-2492+带通滤波器的规格参数、特性应用及尺寸图

2024/11/27 13:23:55
浏览次数: 2

BFHK-2492+LTCC带通滤波器通过利用专有的LTCC材料系统和分布式滤波器拓扑结构，实现了微型尺寸和高性能重复性。22-28 GHz的通带损耗低至3.3 dB，典型的阻带抑制在80 dB到50 GHz和55 dB到67 GHz。该型号可处理高达1W的射频输入功率，并提供-55至+125°C的宽工作温度范围。利用专有的LTCC材料系统和分布式滤波器拓扑，该滤波器能够在批量基础上实现可重复的性能。

BFHK-2492+带通滤波器的规格参数、特性应用及尺寸图

规格参数

频率:24.9 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

最小工作温度:- 55 C

最大工作温度:+ 125 C

点击购买：BFHK-2492+

特性

超高阻带抑制结构——典型值为80 dB

可表面安装的拾放式标准机箱

标准小1812（4.5mm x 3.2mm）表壳样式

高质量分布式滤波器拓扑

宽阻带

屏蔽结构，防止滤波器失谐

通过采用LGA（陆地网格阵列）减少占地面积

应用

测试和测量

航空航天和国防信号调节

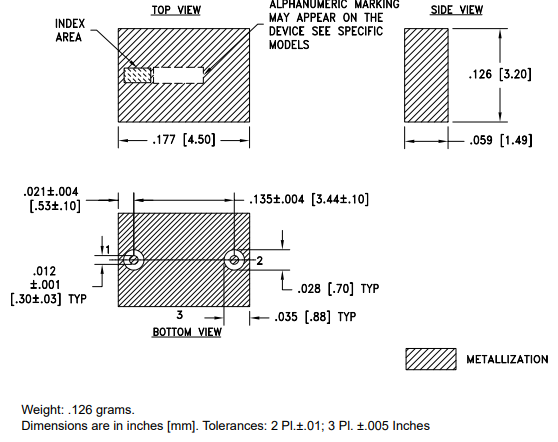

尺寸图

BFHK-2492+带通滤波器的规格参数、特性应用及尺寸图
