BFCG-1952+带通滤波器的规格参数、特性应用及尺寸图
2024/11/27 13:33:36
浏览次数:
3
BFCG-1952+LTCC带通滤波器利用专有的LTCC材料系统和分布式滤波器拓扑结构，在毫米波频率下实现了微型尺寸和高可重复性的性能。16.8-21GHz的通带损耗低至0.9dB，典型的阻带抑制在25dB到38.5GHz之间。该型号可处理高达1W的射频输入功率，并提供-55至+125°C的宽工作温度范围。
规格参数
频率:18.8 GHz
带宽:4.2 GHz
阻抗:50 Ohms
最小工作温度:- 55 C
最大工作温度:+ 125 C
介入损耗:0.9 dB
点击购买：BFCG-1952+
特性
•体积小
•温度稳定
•密封
•LTCC结构
应用
•卫星通信

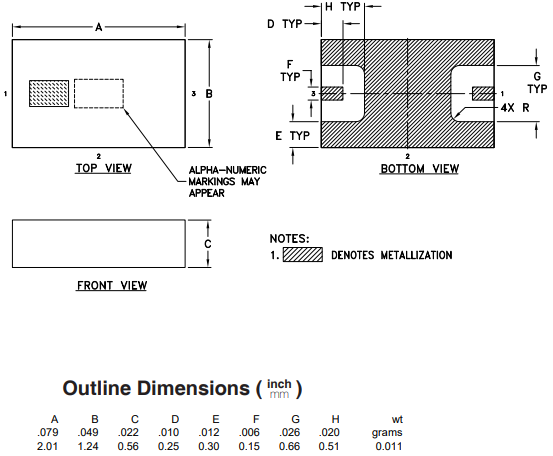

尺寸图
